S výbuchemvysokofrekvenčníScénáře aplikací, jako je 5G komunikace, satelitní navigace a radar v milimetru vlny, vzrostla poptávka po vysokofrekvenčním vzorkování desky. Vysokofrekvenční listy (jako jsou Rogers, PTFE atd.) Avšak drahé a mají vysokou složitost procesu. Jak dosáhnout optimalizace nákladů ve fázi odběru vzorků, se stal klíčem k konkurenceschopnosti podniku.
Fáze návrhu: Řízení zdroje optimalizace nákladů
1. přesné porovnávání výběru materiálu
Vybírání vysokofrekvenční desky: Pro různé požadavky na frekvenční pásmo (například pod 6GHz vs. 24GHz+) vyberte desky s vyšší efektivitou nákladů (jako je Rogers 4350b vs. 6002), abyste se vyhnuli „přebytku výkonu“.
Konstrukce smíšené vrstvy: Použití nízkonákladového materiálu FR4 v ne kritických vrstvách a vysokofrekvenčních listech (jako je PTFE) pouze ve vrstvě signálu může snížit celkové náklady o 20% -30%.
2. Zjednodušení stohované struktury a designu impedance
Snižte počet slepých pohřbených otvorů: Optimalizujte kabelové dráhy a snižte používání vysoce nákladů laserových slepých otvorů prostřednictvím přiměřeného stohování mezivrstvy.
Rezervní rozpětí pro kontrolu impedance: Ověřte toleranci impedance předem prostřednictvím simulačních nástrojů, jako jsou ADS a HFSS, aby se zabránilo vícenásobnému přepracování v důsledku nedostatečného konstrukčního marže.
3. standardizované specifikace designu
Sjednocená velikost podložky a šířka šířky linky: Snižuje frekvenci změn nástroje během výroby a zlepšuje účinnost zpracování.
Inspekce DFM (Design for Manufatibility): Vyhněte se zpracování rizik jedinečných pro vysokofrekvenční desky předem, jako jsou vrtání materiálu PTFE, peeling měděné fólie atd.
4, Praktický případ: Tajemství snižování nákladů o 30% pro určitý podnik pro komunikační zařízení
Pozadí: Určitý podnik musí vyvinout vysokofrekvenční radar radaru 24GHz milimetrů a počáteční náklady na odběr vzorků přesahují rozpočet o 50%.
Optimalizační opatření:

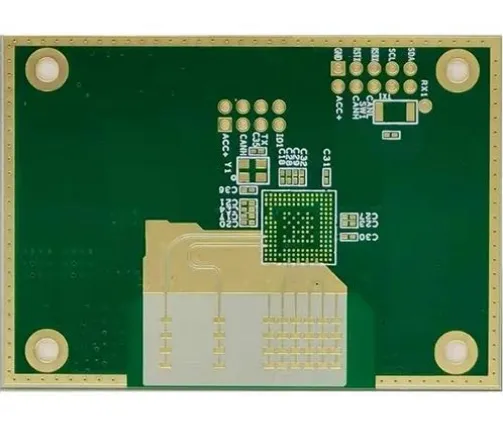

1. Konstrukční konec: Hybridní laminát Rogers 4350B+FR4 se používá ke zmenšení oblasti využití PTFE;
2. Konec procesu: Parametry vrtného laseru ztuhnutí, zvýšení výnosu ze 70% na 92%;
3. Strana dodavatelského řetězce: Podepište roční dohodu o zadávání veřejných zakázek s dodavatelem plechu, čímž se sníží jednotková cena o 15%.
Výsledek: Náklady na vzorkování jedné dávky byly sníženy o 32%a doba cyklu byla zkrácena o 20%.
