1.Produkční popis

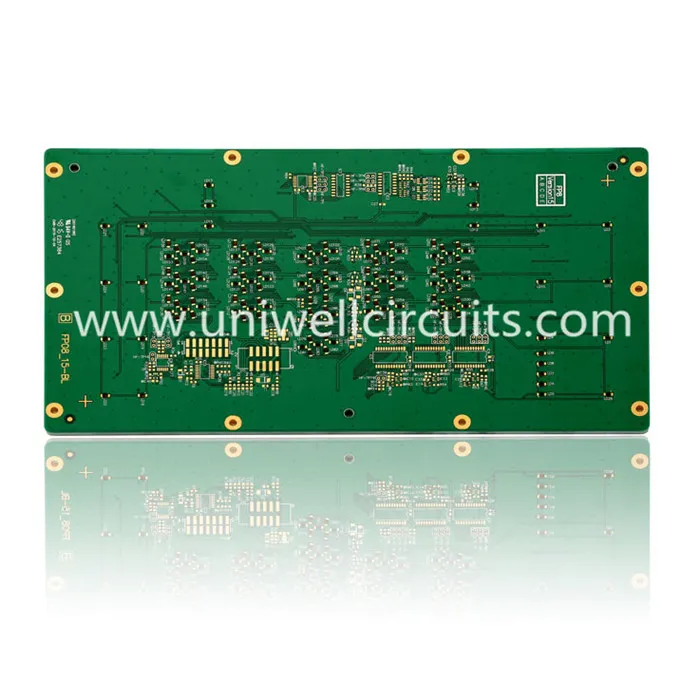

Specifikace
Vrstva: 16
Tloušťka desky: 1,60 mm
Povrchová úprava: ENIG (2u ").
Materiál: FR4 TG170.
Minimální šířka čáry / vzdálenost linky: 5 / 6,1 mil
Pokud si nejste jisti, zda vaše konkrétní operace vyžadují desky FR-5 high-TG nebo jak přesně TG PCB funguje na ochranu vašich citlivých obvodů během implementace, rádi vám řekneme vše, co potřebujete vědět. Čtěte dále, abyste získali plné pochopení, jak funguje vysokoteplotní deska plošných spojů a co pro vás může udělat. Jakmile jste přesvědčeni, že desky FR-4 high-TG jsou pro vás to pravé, Uniwell vám s radostí pomůže vyřešit tento problém, neváhejte nás kontaktovat.
2. Profil společnosti
Uniwell okruhy byla založena v roce 2007 a máme dvě moderní výrobní továrny v Shenzhen a Jiangmen, s moderním výrobním zařízením a 600 zaměstnanců celkem. Shenzhen továrna speciálně pro design, vývoj, výrobu a prodej vysoce přesných oboustranných a vícevrstvé desky plošných spojů (PCB) se zaměřením na rychlý obrat, prototyp, střední a velké objemy, továrna Jiangmen speciálně pro malé až střední objemové objemy výroby. Kombinace zařízení Jiangmen a Shenzhen Uniwell dokáže splnit veškeré zákaznické příkazy od prototypu k masové výrobě. Díky zkušené a kvalifikované managementu, konzistentní kvalitě, vlastním výrobním technikám a profesionálním službám očekáváme, že se stanete vaším dlouhodobým partnerem v Číně.
3.Naše výrobní kapacity
Továrna Shenzhen
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
Továrna Jiangmen
Materiál | FR4 (normální nebo vysoký TG nebo bez halogenů) |
CEM-3 Al na bázi | |
Max. Velikost dokončovací plochy | 540 x 620 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,2 mm |
Poměr stran | 12:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm a +/- 0,05 mm a +/- 0,05 mm |
Max. Počet vrstev | 12 |
Max. tloušťka mědi | 3 OZ vnitřní vrstva / 4OZ vnější vrstva |
Cílená tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 4/4 mil |
Rozteč BGA | 10 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG (+ G / F), ponorná stříbrná / cínová OSP, odlupovací maska, karbonová pasta |
4.Our služby
1) Komplexní audit dokumentů, aby se zabránilo chybám v PCB Gerber a Bom.
2) Navrhněte nejlepší náhradu za nižší cenu.
3) Inženýrská podpora pro testování a návrhy pro hromadnou výrobu.
4) Navrhněte nejlepší způsob přepravy.
5) Zaregistrujte NDA, abyste udrželi design bezpečný.
