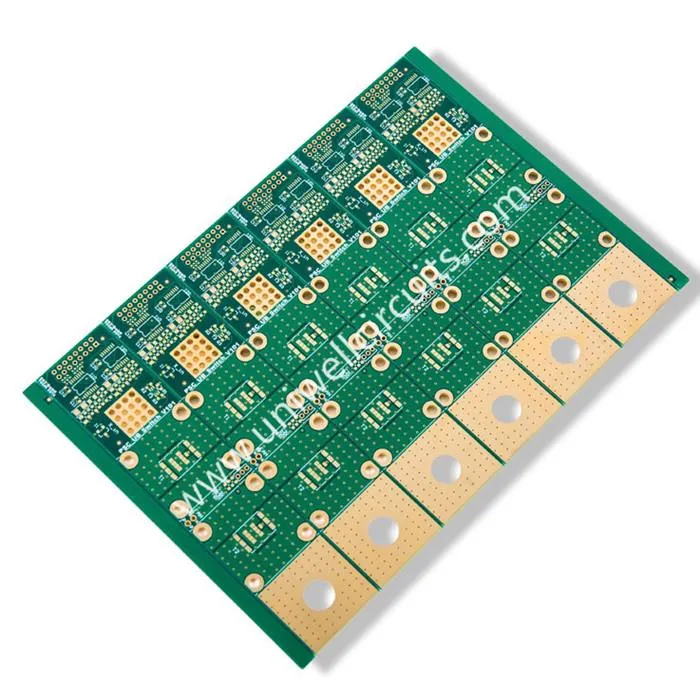

1.Popis výrobku
Specifikace:
Vrstva: 20
Tloušťka desky: 1,55 mm
Povrchová úprava: ponorné zlato.
Materiál: FR4 tg170.
Minimální šířka čáry / vzdálenost linky: 15/10 mil
Min. Otvor: 0,32m
2.Video popis
Uniwell obvody co., LTD. je high-tech podnik a byl založen v roce 2007, se soustředíme na návrh, vývoj, výrobu a prodej vysoce přesné oboustranné a vícevrstvé PCB (tištěné obvody) se zaměřením na rychlý obrat, prototyp, střední a velké objemy pro 10 + let, máme bohaté zkušenosti s výrobou desek plošných spojů a montáží desek plošných spojů. Tam je video o Uniwell.
3.PCB schopnost
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
4.Náš partner
1) Za účelem zajištění spolehlivých produktů vždy vybíráme kvalitní surovinu od našich špičkových světových dodavatelů.
2) Naši spolupracovní partneři
Díky zkušenému a kvalifikovanému řízení, konzistentní kvalitě, proprietárním výrobním technikám a profesionálním službám získala společnost Uniwell Circuits vysokou uznání od zákazníků po celém světě.
