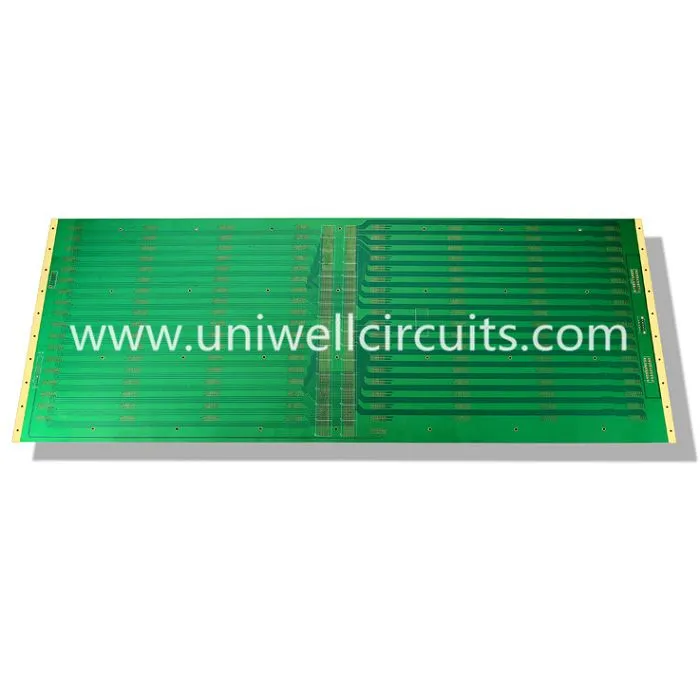

1.Popis výrobku
Specifikace
Vrstva: 28
Tloušťka desky: 2,0 mm
Velikost děr: 0,3 mm
Šířka / prostorová stopa: 4/4 mil
Povrchová úprava: ponorné zlato
2. Informace o společnosti
Uniwell okruhy je profesionální PCB & PCBA výrobce, který se věnuje designu desek plošných spojů, výrobu a montáž PCB služby s 10 + roky zkušeností, naše společnost byla založena v roce 2007, továrna se nachází v Shenzhen, Čína. Po 10 a více let se vyvíjíme, jsme špičkou PCB & PCBA výrobce nyní v Číně s dvěma moderními výrobními závody a více než 600 zaměstnanci.
3.Produkční schopnost
Uniwell obvody co., LTD. investoval do nejlepšího vybavení, envirnomentu a školení zaměstnanců. Máme výrobní kapacitu pro standardní a HDI, tuhé, RF a PCB s vysokou frekvencí.
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
4.Kvalitní systém
1) Systém řízení jakosti
Produkt odpovídá normám IPC - Ⅱ nebo IPC - Ⅲ
Použijte schéma řízení SPC ke kontrole procesu kvality.
Proveďte cyklický proces PDCA, abyste neustále zlepšovali výkon produktu.
Zřídil dokonalý systém kontroly kvality, kompletní proces s profesionálním personálem zajišťujícím kvalitu.
2) Certifikace autority.
Společnost prošla certifikátem systému managementu jakosti iso9001: 2008, certifikaci UL USA,
3) Zařízení je perfektní
Má měřič tloušťky mědi, troubu, stolní zvětšovací sklo, analytickou rovnováhu, zlatý obrazový mikroskop a další zařízení.
Nově zavedený AOI detektor, EM300 vysokorychlostní létající jehly testovací stroj, Taiwan zdroj sekundární yuan, ion čistící tester, slaná voda sprej test stroj k zajištění spolehlivosti a stability produktu.
