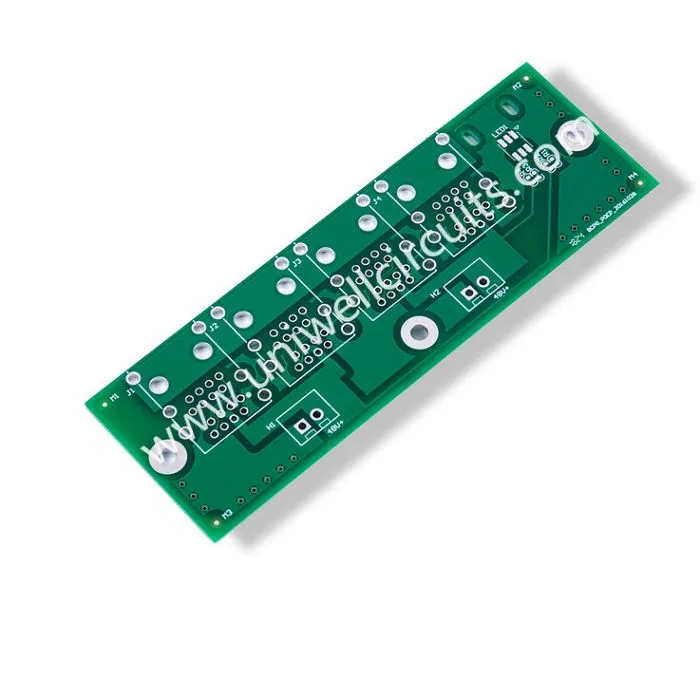

1.Popis výrobku
Specifikace
Vrstva: 2
Tloušťka desky: 1,60 mm
Povrchová úprava: HASL.
Materiál: FR4.
Min. Šířka čáry / vzdálenost linky: 10 / 10mil
Min. Otvor: 0,7 mm
Schválené ISO9001, ISO14001, TS16949 a UL, naše výrobky jsou široce používány v komunikaci, síť, digitální produkty, průmyslové řízení, lékařská péče, aeronautika a astronautika, obrany a vojenské pole, stejně.
2. Informace o společnosti
Profil společnosti
1) Factory --- Shenzhen
Shenzhen továrna byla založena v dubnu 2007, to je Speciální pro rychlé otočení: prototyp, vzorkování a malý objem objednávek, to má cca 2660 zaměstnanců, 33eng. 36 pracovníků QA & QC a kapacita je 8000 typů za měsíc.
3) Factory --- Jiangmen
Jiang továrna mužů byla založena v říjnu 2010. Je to speciální pro středně velké a masové výrobní objednávky, má cca 250 zaměstnanců, kapacita 300.000 čtverečních metrů za měsíc.
S Jiangmen a Shenzhen tyto dvě moderní továrny, které nás přivádějí ke splnění všech požadavků našich zákazníků od prototypu k masové výrobě.
3.Návrh pro schopnost výroby
Tato příručka o výrobě poskytuje přehled o různých oblastech, které návrhář desky plošných spojů může vzít v úvahu při výrobě, výrobních nákladech a odpovědnosti svých výrobků.
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 32 |
Max. měď (vnitřní / vnější) | 5OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
4.Kvalitní systém
Průzkum a inovace, neustálé zlepšování, závazek k dokonalosti
Staňte se známou značkou jak v domácím, tak i v zámoří
Je to naše vždycky pronásledování.
5.Různé aplikace
Uniwell Circuits nabízí řadu PCB, jsou široce používány v komunikaci, síť, digitální produkty, průmyslové řízení, lékařská péče, aeronautika a astronautika, obrana a vojenská pole atd.
