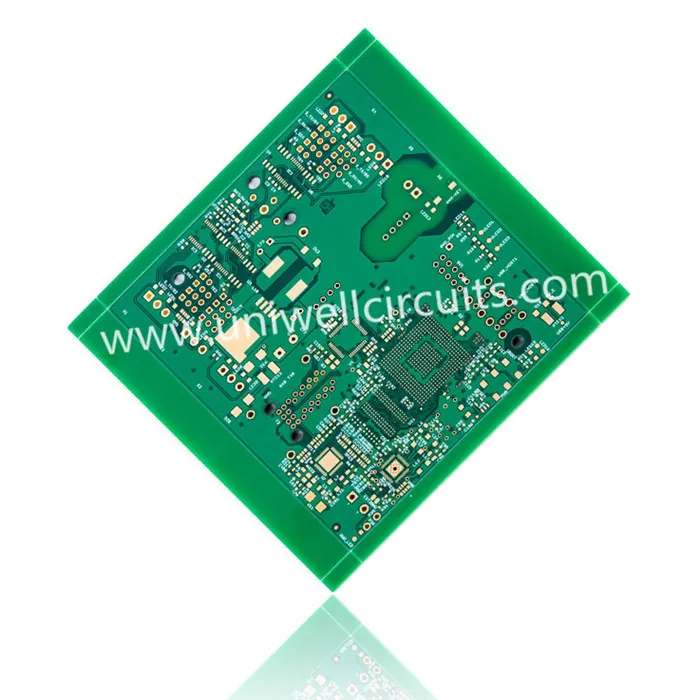

Vícevrstvá deska ENIG
1.Product Popis
Specifikace:
Vrstva: 6
Tloušťka desky: 1,60 mm
Povrchová úprava: ponorné zlato.
Materiál: FR4.
Minimální šířka čáry / vzdálenost linky: 8 / 6mil
2. Informace o společnosti
Uniwell Circuits Co, Ltd, byla založena v Shenzhen, Čína v dubnu 2007. Uniwell obvody je high-tech podnik se specializuje na design, vývoj, výrobu a prodej vysoce přesné oboustranné a vícevrstvé PCBs (tištěné obvody) se zaměřením na rychlý obrat, prototyp, střední a velké objemy. Rádi bychom využili této příležitosti, abychom vás uvítali a děkujeme, že jste hledali Uniwell jako svého partnera pro výrobu PCB a poskytli vám řešení PCBA.
S úplně novými zařízeními a celkovou výrobní plochou přes 10 000 m2 je Uniwell Circuits schopen vyrábět 100 000 čtverečních stop 2-32 vrstvových PCB a dodává více než 5000 odrůd měsíčně. Můžeme vyrobit rychlé obraty pro splnění 24hodinového dodávek pro obousměrné desky plošných spojů, 48 hodin pro 4 až 8 vrstev a 120 hodin pro deset vrstvových nebo více desek plošných spojů.
3.Produkční schopnost
Zaměřujeme se na průmysl plošných spojů po dobu 10 let, těžké mědi PCB, těžké zlaté PCB, Blind / Buried přes PCB, Rigid-flex deska, vysokofrekvenční deska, vysoké vrstvy počítat PCB vyrobitelné
| Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
