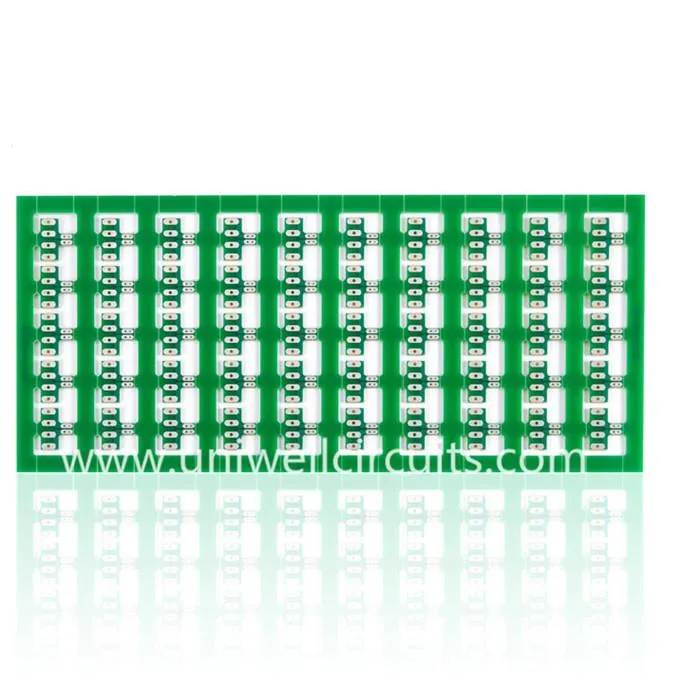

Bezhalogenová jednovrstvá deska plošných spojů
1.Produkční popis
Specifikace
Vrstva: 1
Tloušťka desky: 1,60 mm
Povrchová úprava: LF HASL.
Materiál: bezhalogenový FR4.
Min. Šířka čáry / vzdálenost: 20 / 20mil
Jako společnost registrovaná podle normy ISO9001 jsme jedním z nejznámějších výrobců desek plošných spojů v Číně, kteří vyvíjejí společné úsilí vyrábět ekologicky šetrné PCB, které snižují obavy klientů. Běžně používané substráty pro bezhalogenové desky jsou S1155 (FR4) a S1165 (FR4), následující tabulka uvádí některé parametry těchto substrátů:
| Materiál | TG (DSC, ° C) | Td (Wt, ° C) | CTE-z (ppm / ° C) | Td260 (min) | Td288 (min) |
S1155 (FR4) | 140 | 380 | 41 | 60 | 60 |
S1165 (FR4) | 170 | 360 | 40 | 60 | 15 |
2. Bezhalogenová výroba desek plošných spojů
Nabízíme některé pokročilé funkce pro výrobu bezhalogenových desek plošných spojů, naleznete v tabulce níže pro komplexní možnosti:
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 32 |
Max. měď (vnitřní / vnější) | 5OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
3. Informace o společnosti
UNIWELL obvody co., LTD.was nalezen v Shenzhen Čína v roce 2007, který je profesioanl ve výrobě, vývozu a marketingu různých vysoce přesných PCB a PCBA. V průmyslové oblasti s plošnými spoji, s nejnovějšími technikami výroby, výrobními zařízeními a zkušenostmi s bohatou výrobou, společnost UNIWELL může nabídnout jaký typ PCB chcete a výrobky jsou široce schváleny mnoha místními a zámořskými společnostmi a jsou vyváženy do celého světa, jako je jihovýchodní Asie , Evropa, Severní Amerika, Jižní Amerika, Střední východ, Hongkong, Taiwan a další.
4.Certifikace
Uniwell je schválen podle ISO9001, ISO14001, TS16949 a UL.
5.FAQ
Otázka: Jaký je Váš čas?
Lead čas je obvykle zde, obvykle 5-10 dní pro vzorek PCB, 10-15 dnů pro sériovou výrobu. V případě určité zvláštní situace můžeme zákazníkovi předem poradit, aby se zabránilo neočekávání nebo ztrátě na straně zákazníka.
Otázka: Jaké jsou vaše testovací zásady a jak řídíte kvalitu?
U vzorků, obvykle testovaných létajícími sondami; pro PCB Objem větší než 3 metry čtvereční, obvykle zkoušený podle příslušenství, bude to rychlejší. Kvůli mnoha krokům k výrobě desek plošných spojů obvykle provádíme kontrolu po každém kroku.
Otázka: Jaký je váš balíček?
S vnitřním vakuovým obalem a kartonem.
Q: Doprava PCB?
Je to závislé na zákazníkovi, někdy jsme odesíláni prostřednictvím našeho dopravce, který je také agenturou DHL, TNT, UPS, FedEx a tak dále. Náš zprostředkovatel dopravy může poskytnout příliš dobré náklady na dopravu, než se dostáváme přímo od těch, kteří se zabývají expresním podnikem.
Otázka: Jaká je vaše schopnost produkce?
Naše schopnost je průměrně 300 000 metrů čtverečních za měsíc.
Otázka: Dovolíte mi dát několik čísel dílů do jednoho panelu?
Ano, toto se obvykle děje v továrně, může tak zákazníkům pomoci snížit některé náklady a do jisté míry může pomoci snížit některé náklady na montáž.
Q: Jaké je vaše minimální množství objednávky?
Nejsme omezeni na MOQ, prototyp, střední objem a velký objem jsou všechny přijatelné.
