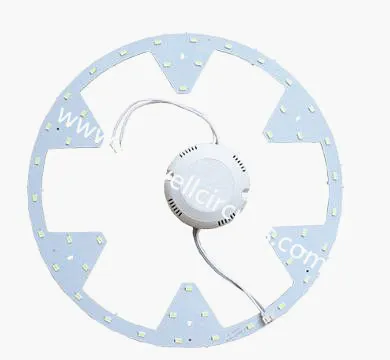

Obvodová deska interních zařízení
1. Specifikace výroby
Podrobnosti pro obvodovou desku interních zařízení | |
Název součásti: | Obvodová deska interních zařízení |
Základní materiál: | Hliníkový základní laminát |
Počet vrstev: | 2 vrstvy |
Tloušťka mědi: | 1oz nebo 35um |
Tloušťka hotové desky: | 1,6 mm |
Barva pájecí masky: | Bílá tekutá fotografická obrazová soldermask (LPI) |
Barva legendy: | Ne |
Povrchová úprava: | OSP |
Profil: | CNC + V-CUT |
Tepelná vodivost: | 1,0W / mK |
Izolované napětí vrstvy | ≥3KV |
Oblast použití: | Led osvětlení |
Vlastnost hliníkové desky
1) Vysoká tepelná vodivost
2) mají vynikající zpomalovač hoření
3) vysoká mechanická pevnost
4) rozměrová stabilita
5) velmi dobrý chladič
6) elektromagnetické stínění atd.
2. Informace o společnosti
Uniwell obvody Co, Ltd, založená v roce 2007 v Shenzhen, sousedící s Hong Kongem s snadnou dopravou a ideální polohou. Na začátku jsme distributor PCB, od našeho vzniku jsme se silně zaměřili na kvalitu, náklady a servis a zažili neustálý růst.
Uniwell se zaměřuje na vysokorychlostní, nízkoobjemovou a rychlou turniketu. Díky speciální pozici na trhu a vynikající firemní kultuře můžeme poskytnout službu "One-stop shop" od 1 do 32 vrstev produktů PCB, které zahrnují jednobarevné a dvouvrstvé vrstvy PCB, vícevrstvé PCB, hliníkové PCB (Metal core PCB) Flexible PCB (FPCB) , Rigid-Flex PCB (PCB-Flexibilní), PCB desky s vysokou hustotou (HDI), těžké měděné desky, poháněné kapacitní a odporové desky apod. Naše výrobky pokrývají různé výrobky vyvážené do Evropy, Ameriky a Asie.
Společnost Uniwell nyní rozvíjí vývoj trhu, produktový výzkum, vývoj, výrobu, komplexní systém záruky kvality, zaměřujeme se na kvalitu, náklady, služby a zkušený nepřetržitý růst a úspěšně absolvujeme certifikaci mezinárodních systémů jakosti jako ISO 9001 , UL a ISO 14001 systém environmentální kvality.
3. Mezník společnosti
4. Možnost produktu
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
5.Produkční zařízení
Uniwell má dlouholeté zkušenosti s výrobou hliníkových desek plošných spojů. Díky pokročilému inženýrskému a výrobnímu týmu a špičkovým výrobním zařízením zajišťuje dokonalou izolaci mezi každou vrstvou a dobrým výkonem každého vodiče v vícevrstvých destičkách.
