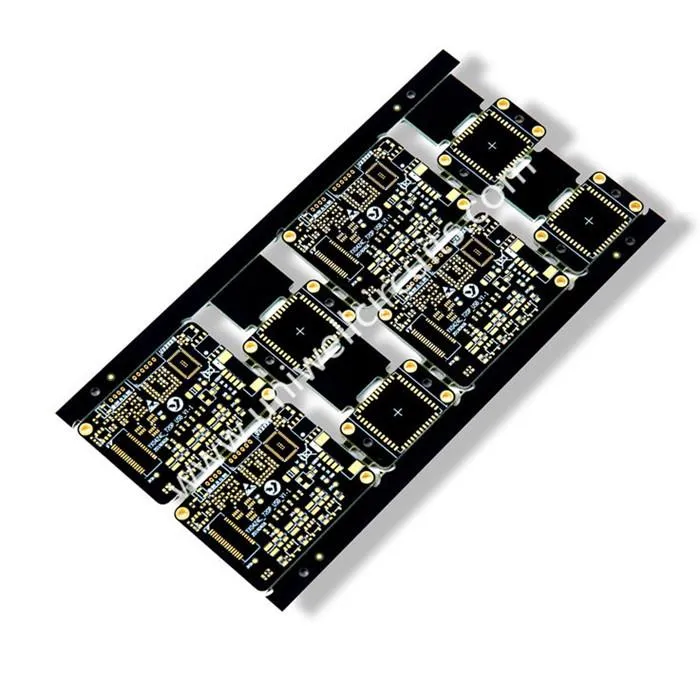

1.Popis výrobku
Specifikace:
Vrstva: 4
Tloušťka desky: 1,6 mm
Povrchová úprava: ponorné zlato.
Materiál: FR4 TG170.
Min. Šířka čáry / vzdálenost linky: 4 / 4mil
Min. Otvor: 0,2 mm
Zvláštní požadavky: kontrola impedance
Uniwell může také matně černou barvu, pokud ji chcete.
Tyto druhy desek plošných spojů jsou široce používány v komunikaci, síti, digitálních produktech, průmyslové kontrole, lékařské péči, letectví a astronautika, obrana a vojenská pole. Uniwell poskytuje zdarma zelenou / modrou / červenou / černou / žlutou / bílou pájecí masku.
2. Informace o společnosti
Uniwell Circuits Co, Ltd, byla založena v Shenzhen, Čína v dubnu 2007. Uniwell obvody je high-tech společnost specializovaná na design, vývoj, výrobu a prodej vysoce přesné oboustranné a vícevrstvé PCBs (tištěné obvody) se zaměřením na rychlý obrat, prototyp, střední a velké objemy. S úplně novými zařízeními a celkovou výrobní plochou přes 10 000 m2 je Uniwell Circuits schopen vyrábět 100 000 čtverečních stop 2-32 vrstvových PCB a dodává více než 5000 odrůd měsíčně.
Nabízíme rychlé servisní služby, které splňují 24hodinové dodávky pro obousměrné desky plošných spojů, 48 hodin pro 4 až 8 vrstev a 120 hodin pro deset vrstvových nebo více desek plošných spojů. Abychom uspokojili rostoucí poptávku na trhu, vybudovali jsme v říjnu 2010 novou továrnu s názvem Jiangmen Factory, která se nachází ve čtvrti Jianghai ve městě Jiangmen a byla speciálně navržena pro malé až střední objemové objemy výroby. Kombinace s zařízeními Jiangmen a Shenzhen prokázala, že splňují všechny požadavky našich zákazníků od prototypu až po hromadnou výrobu.
3.Jak je to maska na pájení?
Pájková maska je ochranný povlak aplikovaný na holou desku s plošnými spoji. Nerezové desky jsou pokryté maskou, aby se zabránilo náhodnému přemostění pájky během montáže a pomohla ochránit desku před okolím. (Nezaměňujte pájecí masku s konformním povrchem. Konformní povlak je také ochranným povlakem, ale je namísto neupravené holé desky aplikován na smontovanou desku.). Pájecí maska je obvykle zelená, ale je k dispozici mnoho dalších barev. Nejběžnější barvy, které používáme, jsou:
Zelená
Matte Green
Červené
Modrý
Žlutá
Bílý
Černá
Matná černá
Pájecí maska je velmi důležitá, pokud jde o montáž vašeho PCB. Jak vám to každý assembler povědí, pokud je to možné, vždy vložte převlečné masky mezi povrchové podložky. To pomáhá zabránit náhodnému přemostění pájky během montáže a výrazně snižuje množství přepracování potřebné k odstranění šortky. Uvědomte si, že existují omezení, pokud jde o minimální vzdálenost od polštářku na podložce, takže všechny podložky SMD (Surface Mount Device) nebudou mít mezi sebou masky. Zde jsou naše pokyny pro minimální masku dam.
