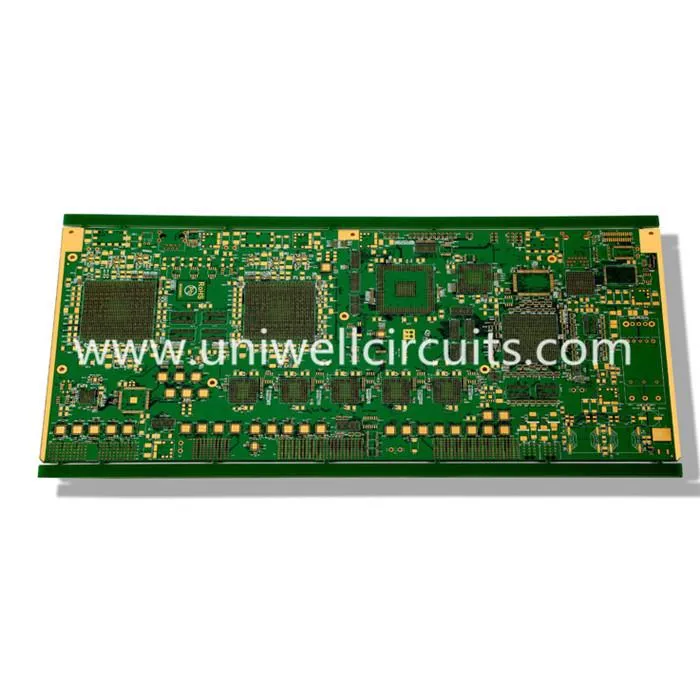

1.Popis výrobku
Specifikace:
Vrstva: 6
Tloušťka desky: 1,6 mm
Povrchová úprava: ponorné zlato.
Materiál: FR4 TG170.
Min. Šířka čáry / vzdálenost linky: 8 / 5mil.
Speciální technologie: pohřbena přes
Zakryté průchodky jsou pokovené spojení mezi vnitřními vrstvami vícevrstvých desek plošných spojů, které se nevyskytují na žádné z vnějších vrstev. Zakryté průchodky jsou vytvářeny vrtáním a pokovením jádra (dvojic) vnitřní vrstvy vícevrstvé desky plošných spojů stejným způsobem jako standardní 2 vrstva nebo dokonce i pro vícevrstvé desky s plošnými spoji. Neexistuje problém s hloubkou pohřbeného, protože v době pokovování je otvor otevřený na obou koncích a chemie pokovování může volně proniknout. Pokud je pohřben přes PCB navržen s pohřbenou průchodkou procházející mezi sudými dvojicemi vnitřních vrstev, konstrukce je přímá. Nedoporučuje se navrhnout zahloubené průchody mezi lichým počtem vnitřních vrstev.
Postupné vytváření vícevrstvých desek s plošnými spoji pomocí více tiskových, lepicích a pokovovacích sekvencí umožňuje vytvářet složité struktury propojení.
Při pečlivém zvážení praktických aspektů výroby mohou být na stejném PCB spojeny slepé průchodky, pohřbené průchody a průchozí otvory.
Pohřbené průchodky jsou pro výrobu méně nákladné než slepé průchodky, ale jako vodítko je použití pohřbených průchodů nepravděpodobné, že ušetříte náklady, pokud celkový počet vrstev nebude snížen nejméně o 4 vrstvy.
Uniwell vyrábí širokou škálu pohřbených přes desky. Požádejte, abychom citovali.
2. Informace o společnosti
Uniwell Circuits Co, Ltd, byla založena v Shenzhen, Čína v dubnu 2007. Uniwell obvody je high-tech podnik se specializuje na design, vývoj, výrobu a prodej vysoce přesné oboustranné a vícevrstvé PCBs (tištěné obvody) se zaměřením na rychlý obrat, prototyp, střední a velké objemy. Uniwell Circuits splnila také nejvyšší mezinárodní standardy výroby tak, že byla schválena pro tyto certifikáty kvality: ISO9001, ISO14001, TS16949. Jsme certifikováni pro jednostranné, oboustranné a vícevrstvé desky plošných spojů a dodržujeme všechny požadavky na normy IPC a ROHS.
3.Kvalitní systém
Nabídka kvalitních produktů je naše snaha.
4.Centři distribuují
S 10 + years'development, naše výrobky jsou vyváženy do pevninské Číny, Tchaj-wan, USA, Japonsko, Rusko, Německo, Švýcarsko, Švédsko, Velká Británie, Finsko, Francie, Holandsko, Itálie, Polsko, Dánsko, Austrálie, Brazílie, Singapur, Thajsko , a Malajsie.
5.FAQ
Otázka: Kdy mohu získat cenu?
Obvykle citujeme do 24 hodin po obdržení vašeho dotazu. Pokud máte velice naléhavou cenu, zavolejte nám, nebo nám sdělíte svůj e-mail, abychom věnovali vaši prioritu.
Otázka: Jak mohu získat ukázku, abyste zkontrolovali kvalitu svých výrobků?
Po potvrzení ceny můžete požadovat, aby vzorky kontrolovaly kvalitu našich výrobků. Přijímáme 1-10 kusů nebo více vzorové objednávky.
Otázka: Jak dlouho mohu očekávat vzorek?
Po zaplacení výběrového poplatku a zaslání potvrzených souborů budou vzorky připraveny k dodání do 2-3 dnů.
Vzorky vám budou zaslány přes expres a dorazí do 3-5 pracovních dnů.
Můžete použít svůj vlastní expresní účet nebo předplatit nám, pokud nemáte účet.
Otázka: A co doba výroby pro sériovou výrobu?
Upřímně řečeno, záleží na množství objednávky a sezoně, kterou objednávku zadáte.
Obecně řečeno, hromadná výroba vám bude zaslána přes expres a přijet do 15-20 pracovních dnů.
Otázka: Jaký soubor bych měl nabídnout?
Pro výrobu desek plošných spojů je zapotřebí soubor Gerber (protel, výkonová deska, soubor PAD) nebo schéma.
Soubor Gerber, Bom, je určen pro výrobu PCBA a nákup součástí.
