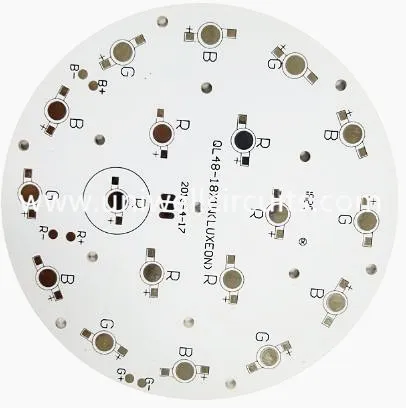

Hliník s vysokým výkonem vedl pouliční osvětlení prázdnou deskou
1.Popis výrobku
● Tloušťka: 0,06 palce (1,5 mm)
● Izolační vrstva: 3,94 mil (100 μm)
● Tloušťka mědi: 1,38 mil (35 μm) Cu, jednostranná
● Barva masky pájky: černá nebo bílá
● Barva křídla: Bílá nebo černá
Vyrábíme desky s plošnými spoji s kovovým jádrem pro vysoce výkonné LED světelné aplikace, 1.6 mm hliníkové dielektrické vrstvy o průměru 75 mikronů a 35 mikronů mědi. Jsme lídři ve výrobě hliníkových základních PCB jádra (MC-PCBs) pro všechny typy LED světla s vysokým výkonem. Naše MC-PCBs mohou být použity pro Down světla / Spot světla / pouliční světla / sluneční světla / domácí světla / Strip / Cove světla atd.
2. Informace o společnosti
Uniwell Circuits Co, Ltd dělá vám velmi pohodlí a cenu pro desky s plošnými spoji (PCB) výrobce a montáž. Nabízíme širokou škálu přizpůsobených desek plošných spojů, PCB schopností, aby vyhovovaly všem požadavkům zákazníků na PCB.
Všechny sestavy desek plošných spojů a desek plošných spojů splňují požadavky normy IPC-A-600F třídy 2 a třídy 3 nebo vyšší. Jsme certifikáty ISO9001: 2008, UL a naše výrobky jsou certifikovány podle RoHS.
3.Probitelnost výroby:
Uniwell disponuje výkonným týmem pro výzkum a vývoj, abychom vám mohli nabídnout službu one-stop.
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
4.Kvalitní systém
Uniwell y prošel ISO9001 atestace, Kvalita je náš život, a proces řízení systému je velmi perfektní v Číně.
5.Vyberte Uniwell pro všechny vaše PCB výrobní a montážní potřeby
V Uniwell jsme rychlí, ekonomicky efektivní a dodržujeme přísné normy kvality. Naše extrémní pozornost věnovaná detailům a péči o velké nebo malé projekty jsou důvodem, proč máme 99% hodnocení spokojenosti zákazníků a důvěru firem po celém světě.
Pro více informací o našich službách, možnostech a možnostech řešení problémů s PCB vyplňte náš online kontaktní formulář. Můžete se také dostat do kontaktu s námi prostřednictvím telefonu nebo online chatu. Budeme rychle reagovat na všechny informace, které potřebujete.
6.FAQ
Otázka: Je bezpečná pro návrh PCB pro výrobu?
Všechna autorská práva zákazníka nikdy nebudou vyrábět PCB desku pro někoho jiného se svými soubory, pokud nedostaneme písemnou formu.
Otázka: Jaké formáty souborů přijímáte pro výrobu?
Soubor Gerber: CAM350 RS274X
Soubor desek plošných spojů: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF, slovo, txt)
Otázka: Pokud máte jen malou změnu ve svém designu, účtujeme nástroj NRE?
Když provedete jakoukoli změnu na desce s plošnými spoji, přidáme zcela nové nástroje. To pomáhá zabránit použití starých uměleckých děl nebo programování cnc. Dokonce i malá změna bude vyžadovat stejný proces jako nové soubory, takže se může použít poplatek za nástroj. Obraťte se na svého prodejce o podrobnosti.
Otázka: Jaká je naše záruka na PCB?
Zaručujeme naše holé desky proti vadám materiálu a zpracování při běžném používání po dobu 90 dnů od data odeslání ("Záruční doba"). Pokud dojde k závadě a v záruční lhůtě bude obdržena platná reklamace, budeme dle vlastního uvážení všechny barevné desky, které jsou vráceny a potvrzeny, neodpovídají specifikacím objednávky a / nebo použitelné kvalitě a přijatelnosti (I) nahradit holou desku bezplatně nebo (II) vydat úvěr rovnající se původní kupní ceně holé desky.
