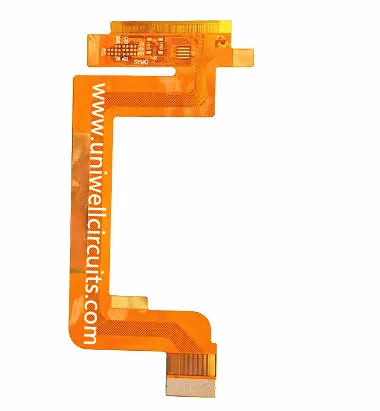

Flexibilní deska pro dotykovou obrazovku
1.Popis výrobku
Specifikace:
Základní parametry: materiálová struktura: oboustranné lepidlo + nízká ztráta žlutá krycí fólie + (linka měď + lepidlo + vysokofrekvenční dielektrický polyimid základní materiál + lepidlo + linka měď) + nízká ztráta žlutá krycí fólie.
Odolnost: volnost ohýbání a zkroucení.
Muž: +/- 0,03 mm
Tloušťka: 0,15 mm
Vyztužení: pozitivní a záporné ocelové plechy o síle 0,15 mm.
Zpracovatelský proces: spájkování, pokovování, krycí vrstva, potahovaný typ, stínění odolné proti svařování.
Povrchová úprava: zlato (zlato) 1 ~ 2 mikroinch.
Minimální šířka čáry / vzdálenost linky: 0,06 mm / 0,09 mm.
Použití: dotyková obrazovka
Uniwellové okruhy FPC se zaměřují na prototypy, objednávky na malé a střední objemy, flexibilní a rigidní podniky rychle rostou od svého založení. Poskytujeme našim zákazníkům silné technické možnosti výzkumu a vývoje, různé typy výrobků, stabilní a rychlé dodávky. Uniwell Circuits je jednou z nejvíce konkurenceschopných firem v domácnostech na vysoké úrovni flex & rigid board boards
2.Vývoj historie
3.Použití
Naše FPC lze nalézt po celém světě v oblasti medicíny, leteckých aplikací a náročných průmyslových výrobků díky vynikající kvalitě a vysoké spolehlivosti.
4.Reliability
U mnoha našich výrobků - zejména implantovatelných zařízení - selhání během provozu není volbou. Dále PCB se skrytými vadami způsobí vysoké náklady v následném řetězci procesů. Uniwell přikládá velkou důležitost systému QA, aby bylo zajištěno, že budou dodávány pouze PCB, které splňují vaše požadavky na kvalitu. PCB budou kontrolovány podle IPC 600 třídy 2 nebo podle specifikací zákazníka. Systém řízení jakosti je certifikován podle normy ISO 9001 a plně integrován do systému ERP.
Výrobní dokumenty a specifikace produktu
Kontrola změn se provádí vydáním jedinečného identifikačního čísla pro každou revizi daného PCB a ke všem specifikacím produktu, výkresům a výrobním dokumentům se odkazuje na toto číslo.
Dále jsou PCB s náročnými požadavky označeny jako "Golden Board" a při výrobě prototypu jsou pečlivě zaznamenávány všechny výrobní parametry každého výrobního kroku. Tím je zajištěno, že následné výrobní dávky budou vyrobeny přesně stejným způsobem (Golden Board). Změny jsou prováděny pouze ve spolupráci se zákazníkem.
Automatická optická kontrola (AOI)
Všechny vrstvy podléhají 100% automatické optické kontrole. Tato zkouška zajišťuje, že stopy budou mít požadované rozměry (např. Místní stopy stop) a budou odpovídat požadovanému vzoru. Kovový vzorec je porovnán s původními údaji o Gerberu a vzorek se nezískal z původní desky.
E-testování
Všechny PCB podléhají elektrickému testu na konci výrobního procesu. Kromě obvyklých otevřených a krátkých testů lze nabídnout i vysokou impedanci, svodový proud, kapacitní a induktivní zátěž i vysokonapěťové testování.
Obvykle se používají zkušební zkušební sondy. Naše zařízení pro elektronické testování má automatickou optickou registraci a měkké dotykové jehly, které na kontaktních polštářcích nezanechávají žádné stopy, což je obzvláště důležité pro vazné podložky.
Vítejte na stránkách Uniwell! Těšíme se na váš příchod!
