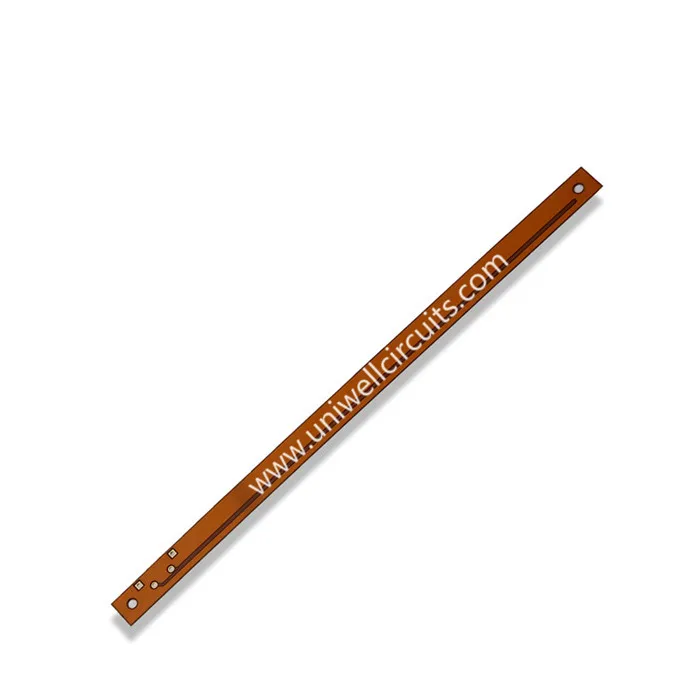

Mobilní telefon Flexibilní deska
1.Popis výrobku
Specifikace
Vrstva: 2
Základní materiál: Polyimid
Tloušťka mědi: 1oz
Tloušťka desky: 0,25 mm
Pájecí maska Barva: Žlutá krycí fólie
Silkscreen Barva: bílá
Povrchová úprava: Immersion Gold
100% E-test: 100% E-test
Standard: IPC-Class2 / třída 3
Použití: Mobilní telefon
Uniwell obvody Co, Ltd, byla založena v Shenzhen, Čína v dubnu roku 2007. je nově založená společnost, která byla založena v roce 2007. Na počátku jsme se zaměřili pouze na výrobu desek s tištěnými obvody. Ale nyní jsme se stali rychle rostoucím světovým poskytovatelem řešení ve třech hlavních oblastech: desky s plošnými spoji, montáž PCB a dodávky komponentů. Jsme odhodláni budovat solidní partnerství a poskytovat flexibilní řešení, která umožní úspěch našich zákazníků.
Jako zkušený výrobce PCB a PCBA poskytujeme prototypy, malé objemy, střední objemy a velké objemy projektů. Jsme schopni garantovat kompletní servis s komplexním technickým zálohováním, který nabízí nákladovou výhodu a plánovanou dodávku.
2.Naše služby
Návrh desek plošných spojů
Reverse Engineering - kopie PCB, klon PCB, dekódování IC
Rychlé prototypování
Sourcing a nákup komponentů
FPC výrobu forem a vstřikování plastů
Montáž PCB, PCBA SMD, SMT
Servis dodavatelského řetězce
3.Kvalita řízení
Naše procesy výroby a řízení jakosti jsou certifikovány podle ISO 9001: 2000 a odpovídají normám IPC-A600 (PCB) a IPC-A610 (Assembly PCB). Všechny naše PCB / PCBA jsou certifikovány podle UL a RoHS.
4.Ostatní schopnost výroby PCB
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
5.Výrobní kapacita FPC
Vrstvy: 20 (zahrnují 12 vrstev)
Řádky šířky / mezery (mil) ve vnitřní vrstvě: 3/3, 3.5 / 3.5
Poměr stran: 20: 1 (PTH); 1: 1 (slepé průchody)
Min. průměr vrtání otvorů (mil): 6 (mechanický); 4 (laser)
Vzdálenost od vrtání k vodiči (mil): 6
Tolerance pro řízení impedance (+/-): 10%
