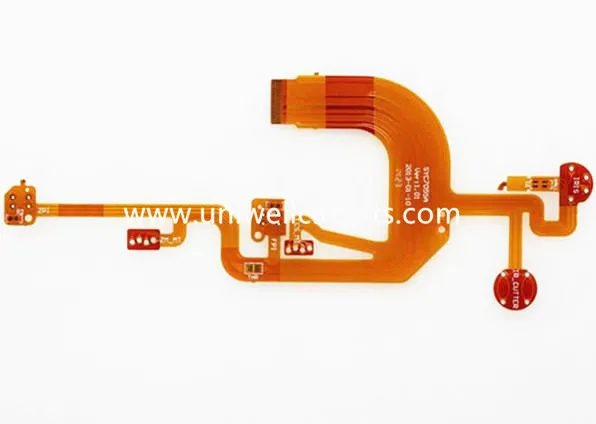

OSP Scanner Flex PCB
1.Popis výrobku
Specifikace
vrstva: 1
Tloušťka: 0,13 mm
Materiál: 1OZ je slepený
Tloušťka mědi: 1 oz
Povrchová úprava: zlacení
Minimální šířka čáry / řádkování: 0,1 mm / 0,095 mm
FR4 vyztužení tloušťky: 0,5 mm
Skener využívá optoelektronickou technologii a digitální zpracování ke konverzi grafických nebo obrazových informací na digitální signály skenováním. Důvodem, proč lze spustit, je vysoce kvalitní FPC. Uniwell skenery pokrývají mnoho souborů, kanceláří, nemocnic, výuku a tak dále. Protože produkty FPC mají vysokou kvalitu, dlouhou životnost. Naše společnost získává dobrou pověst.
2. Technický list FPC:
Vrstvy: 20 (obsahuje 12 vrstev
Řádky šířky / mezery (mil) ve vnitřní vrstvě: 3/3, 3.5 / 3.5
Poměr stran: 20: 1 (PTH); 1: 1 (slepé průchody)
Min. průměr vrtání otvorů (mil): 6 (mechanický); 4 (laser)
Vzdálenost od vrtání k vodiči (mil): 6
Tolerance pro řízení impedance (+/-): 10%
3.FPC aplikace
FPC je hlavně v elektronických produktech, jako je mobilní telefon, počítač, notebook, tiskárna, skener, fax, kopírka, DVD, digitální fotoaparát, notebook, tablet PC. Během let výroby společnost Uniwell získala mezi dodavateli FPC velký úspěch.
4.Měkké znalosti --- technika demontáže vločkových komponent na desce plošných spojů
Technika demontáže vločkových komponent na desce plošných spojů
Komponenty desky na desce s plošnými spoji (PCB) jsou nové mikročástice bez olova nebo krátkého vedení. Jsou přímo namontovány na desce s plošnými spoji a jsou speciálními zařízeními pro povrchovou montáž. Vločky mají výhody malých rozměrů, nízké hmotnosti, vysoká hustota instalace, vysoká spolehlivost, silná odolnost proti vibracím, dobrá vysokofrekvenční charakteristika, interferenční schopnost a tak dále. V současnosti je široce používán v oblasti výpočetní techniky, mobilních komunikačních zařízení, video integrovaných strojů, barevných televizních vysokofrekvenčních hlavic VCD a dalších produktů, rychlého vývoje.
Obvykle používané komponenty vloček jsou:
(1) vločkový rezistor
(2) čipový kondenzátor
(3) Cívka plechu
(4) čipová dioda
(5) Vlaková trioda
(6) integrovaný obvod malých čipů atd.
Tyto šupinovité komponenty jsou velmi malé velikosti, mají strach z tepla a dotyku a některé olověné nohy jsou příliš velké, aby se rozebraly, což přináší velké potíže při údržbě. Metoda vědecké demontáže je proto velmi důležitá.
1. Metoda absorpce cínu z měděné sítě
Měď měděná síť, která je absorbována cínu, je tkaná z jemného měděného drátěného pletivového pásu a může být také použita jako kovový stíněný kabel nebo vícevrstvý měkký drát. Při použití je síťový drát pokryt na více kolících, potažen kolonovým alkoholovým tokem, vyhřívaný pájecím drátem a tažením drátem a pájka na každé noze je adsorbována drátem. Odpojte drát připojený k pájce a několikrát jej opakujte postupným snižováním množství pájky na čepu, dokud není kolík oddělený od tištěná deska.
2.Technická metoda tání při tavení
Když je vícepodložkový prvek ohříván pomocí antistatické páječky, může být pájka čištěna zubním kartáčem nebo olejovým kartáčem, štětcem atd. A součásti je možné rychle odstranit. Po vyjmutí součástek musí být PCB vyčistit včas, aby nedošlo ke zkratu ostatních částí způsobených zbytkovým cínem.
3. Způsob tažení olova
Tato metoda je vhodná pro demontáž čipových integrovaných obvodů. S lakovým drátem o vhodné tloušťce a určité pevnosti, propichující vnitřní štěrbinu kolíku integrovaného obvodu, je jeden konec smaltovaného drátu fixován ve vhodné poloze, druhý konec je držen ručně, a když se pájka rozpouští, vytahujte smaltovaný drát "drátěného" pájecího kloubu, integrovaný obvodový kolík a oddělené desce desky.
4.Demontážní metoda pro cínové sání
Kovové absorbéry mají obyčejné absorbéry cínu a cínové páječky dvou druhů. Při použití běžného absorbéru cínu je pístová tyč cínového absorbéru stlačena dolů. Když se pájecí spoje demontovaného kusu roztaví elektrickou páječkou, sací tryska cínového absorbéru je přitlačena k bodu tavení a uvolňovací tlačítko cínového absorbéru je stlačeno a cínová tavenina je odsávána, zatímco píst tyčový absorbér cínu se odrazí zpět. Několikrát se opakuje, může být oddělena od PCB. Pájecí žehlička je speciální nástroj pro pohlcování cínu, který sestavuje běžný absorbér cínu a elektrickou páječku a jeho použití je stejné jako u obyčejný absorbér cínu. Při lokálním vytápění je třeba věnovat pozornost antistatickým účinkům, síla páječky a velikost železa by měla být vhodná.
