Jednostranná deska s obvodem Flex
1. Informace o společnosti
Specifikace

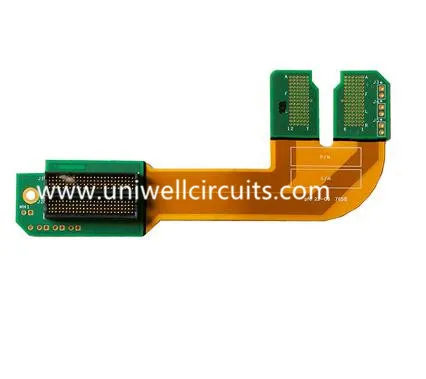

Název: Jednostranná obvodová deska Flex rigid
Základní parametry: materiálová struktura: oboustranné lepidlo + nízká ztráta žlutá krycí fólie + (linka měď + lepidlo + vysokofrekvenční dielektrický polyimid základní materiál + lepidlo + linka měď) + nízká ztráta žlutá krycí fólie.
Odolnost: volnost ohýbání a zkroucení.
Vrstva: 1
Muž: +/- 0,03 mm
Tloušťka: 0,15 mm
Vyztužení: pozitivní a záporné ocelové plechy o síle 0,15 mm.
Zpracovatelský proces: spájkování, pokovování, krycí vrstva, potahovaný typ, stínění odolné proti svařování.
Povrchová úprava: zlato (zlato) 1 ~ 2 mikroinch.
Minimální šířka čáry / vzdálenost linky: 0,06 mm / 0,09 mm
V Uniwell jsme hrdí na to, že jsme na trhu nabízeli některé z nejlepších desek s pevnými a flexibilními deskami. Chceme vám ukázat přesně, co můžeme udělat pro váš vývoj, od inženýrství a prototypů až po zakázky velkého objemu.
Ušetřete si čas a ochraňte svůj rozpočet, když kontaktujete Uniwell dnes a diskutujete o nadcházejícím projektu.
2.Náš dodavatel
Správné materiály jsou rozhodující, pokud jde o desku s tištěnými obvody s pevným ohněm nebo s deskami s plošnými spoji. PCB s nestandardními materiály mohou selhat v rozhodujících časech, zlomit, vznítit, způsobit nebezpečné jiskry nebo jinak ohrozit provoz. Společnost Uniwell používá pouze ty nejlepší materiály pro každou desku s pevným pláštěm, abyste získali nejlepší výsledky v oblasti přenosu signálu, tepelné vodivosti a bezpečnosti.
3. Typ povrchových úprav
Povrch plošných spojů (PCB) je vyroben z mědi, aby zajistil efektivní proudění elektrických proudů. Tyto kovy vyžadují odpovídající ochranu proti prvkům, aby se zabránilo oxidaci a jiné korozi. Řada typů povrchů poskytuje různé úrovně ochrany před poškozením. Pomáhají také při určitém použití, například při pájení. K dispozici jsou různé povrchové úpravy desek plošných spojů, z cenově dostupných a snadno použitelných řešení pro drahé nebo obtížně ovladatelné povrchové úpravy používané pouze v těch nejpokročilejších aplikacích.
Ponorné zlato (ENIG)
Electroless Nickel Immersion Gold je jedním z nejpopulárnějších široce používaných desek plošných spojů, které jsou dnes k dispozici. Při použití dvou vrstev povlaku ENIG umístí 2 až 4 μm "Au nad 120-200 μ" Ni. Zlato chrání nikl před korozí a nikl chrání desku základního kovu a umožňuje, aby byly okruhy bezpečně připájeny k povrchu.
Výhody: plochý povrch k pájení, volná olovo a RoHS, delší životnost, přísnější přípustné odchylky mohou být dodrženy pro pokládané otvory.
Nevýhody: drahá, ztráta signálu při aplikacích integrity signálu, černá podložka.
Ponorné stříbro
Imerzní cín (IAg) se aplikuje přímo na základní kov PCB chemickým posunem. Je to mnohem cenovější volba než ENIG a je kompatibilní také s RoHS. Typická tloušťka pro Immersion Silver je 4-12u ". Vzhledem k tomu, jak měď a stříbro interagují, nakonec se vzájemně rozptýlí.
Výhody: Plochý povrch k pájení, bez olova a RoHS, přísnější tolerance mohou být udržovány pro děrované díry, nízká ztráta aplikací integrity signálu.
Nevýhody: manipulace s deskou plošných spojů může způsobit problémy s pájením, je nákladově efektivnější než ENIG, ale méně nákladná než ISn a povrch může poškodit a oxidovat.
Ponorný plech
Ponorný cín (ISn) je aplikován přímo na základní kov PCB chemickým posunem. Je to mnohem cenovější volba než ENIG a Immersion Silver a je kompatibilní také s RoHS. Typická tloušťka ponorného plechu je 20-50u. " Vzhledem k tomu, jak se cín a měď vzájemně ovlivňují, nakonec se vzájemně rozptýlí.
Výhody: Plochý povrch k pájení, bez olova a RoHS, přísnější tolerance mohou být dodrženy pro pošroubované otvory a je oblíbenou volbou pro aplikace pro lisování.
Nevýhody: manipulace s deskou plošných spojů může způsobit poškození a problémy s pájením, cínové vousy, kratší životnost než ENIG.
HASL
HASL je cenově dostupná opracování, která využívá cín / olovo k vytvoření tenkého ochranného krytu na PCB. Horké výpary se používají k odstranění přebytečného olova nebo cínu z povrchu desky. Dřívější průmyslový standard, popularita HASL ustoupila z důvodu možných problémů s dodržováním předpisů RoHS.
Výhody: nízká cena, dlouhá životnost a HASL je reworkable.
Nevýhody: nerovný povrch pro pájení, Obsahuje olovo (není v souladu se směrnicemi RoHS), nedokáže udržet těsné tolerance na pokládané otvory.
Pb-free HASL
Netoxické typy povrchových desek plošných spojů získávají oblibu kvůli obavám z používání olova ve výrobě. Pb-free HAL povrchy používají cín nebo měď spárovaný s niklem pro vytvoření ochranného povlaku. Pb-free HASL má stejné výhody a nevýhody jako HASL kromě Pb-FREE HASL je kompatibilní se směrnicí RoHS a bez olova.
OSP
Porovnání povrchu povrchů plošných spojů založené na zeleném odletu nezanechává žádné otázky. Konzervační prostředek pro organickou pájitelnost (OSP) nevede do procesu žádné toxiny. Místo toho se používá organická sloučenina, která přirozeně spojí měď, vytváří organokovovou vrstvu, která chrání proti korozi.
Výhody: plochý povrch pro pájení, RoHS a bezolovnatý, nákladově efektivní. Nevýhody jsou; krátká trvanlivost, manipulace s deskou plošných spojů může způsobit problémy s pájením, tloušťka není měřitelná.
Nevýhody: krátká trvanlivost, manipulace s deskou plošných spojů může způsobit problémy s pájením, tloušťka není měřitelná.
Tvrdé zlato
Mezi nejdražší typy povrchových úprav PCB jsou aplikace z tvrdého zlata extrémně odolná a mají dlouhou trvanlivost. Obvykle jsou vyhrazeny pro součásti, které očekávají značnou míru využití, s normálními tloušťkami v rozmezí od 30 μl zlata nad 100 μl niklu až 50 μm zlata nad 100 μl niklu. To se často nepoužívá pro pájecí body, kvůli špatné pájitelnosti. Tvrdé zlato se obvykle používá pro okrajové konektory, kontakty baterie a některé zkušební desky.
Výhody pro Hard Gold: trvanlivý povrch, bezolovnatá a RoHS stížnost a dlouhá životnost.
Nevýhody: extrémně nákladné ve srovnání s jinými povrchovými úpravami, může být vyžadováno pokovování autobusem a vyžadována další práce.
Uniwell nabízí širokou škálu dalších povrchových úprav, jako je ENEPIG, Wire Bondable Soft Gold a další, v závislosti na aplikaci.
Ujistěte se, že vaše desky plošných spojů fungují stejně dobře, jak je určeno přizpůsobením každého kroku ve výrobním procesu vašim specifickým potřebám. K tomu budete potřebovat pomoc zkušené společnosti s dobře vyškoleným personálem a působivou paletou dostupných možností.
