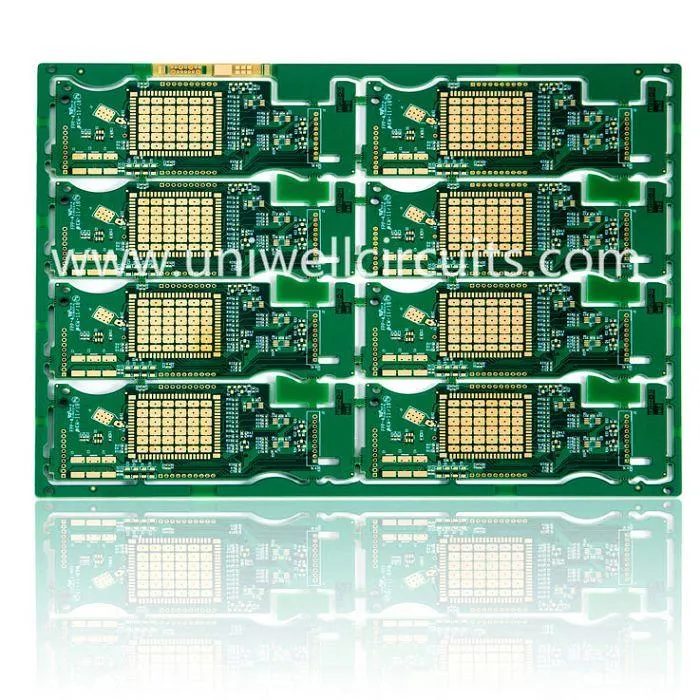

1.Popis výrobku
Specifikace
Vrstva: 4
Tloušťka desky: 1,60 mm
Povrchová úprava: ponorné zlato.
Materiál: FR4 (IT158).
Minimální šířka čáry / vzdálenost linky: 25/32 mil
Min. Otvor: 0,2 mm
UNIWELL poskytuje komplexní řešení pro zákazníky, kteří potřebují LED produkty. Jednou z našich hlavních činností je navrhnout a vyrobit LED modul pro zákazníky, kteří potřebují LED řetězec dovnitř. Naše Knowhow pokrývá technologii LED Chip upstream LED na obaly LED a na downstram LED aplikace. Pokud zákazníci chtějí přijmout LED do svých výrobků, přicházíme s tím nejhospodárnějším celkovým řešením v nejbližší době a budeme pokračovat v tom, že na něm budeme vycházet prototypy a samozřejmě to dokážeme umístit do sériové výroby konkurenceschopné ceny při současném dosažení nejlepší kvality.
2. Informace o společnosti
UNIWELL obvody co., LTD. je profesionální výrobce PCB, v Číně. Máme kompletní výrobní linky s plnými zařízeními, včetně vrtání vrtačky PCB stroj, tiskařský stroj, pájecí maska stroj, silkscreen stroj, automatické PCB pájecí stroj, rentgenové stroje, laserové gravírování stroje, recyklace PCB stroj, router stroj, v-cut stroj, PCB SMT montážní stroj, pračka apod.
Jsme profesionální v oblasti výroby PCB, komponentního zdroje / nákupu, montáž PCBA PCBA a elektronických návrhových služeb. a můžeme vyrobit jednostranné PCB, oboustranné PCB, vícevrstvé PCB b a poskytovat vysoce kvalitní služby PCBA montáž.
Naším posláním je dosáhnout vašich požadavků vysokými standardy kvality v rychlém čase.
Budeme se snažit, abychom se stali vaším nejlepším poskytovatelem elektronického vývojového řešení.
3.Produkce PCB:
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 32 |
Max. měď (vnitřní / vnější) | 5OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
4.Naše výrobní zařízení
Máme velké investice na výrobu PCB. Naše výrobní kapacity mohou splňovat požadavky většiny zákazníků. Budeme používat nejvyšší požadavky na kvalitu při výrobě každého procesu s plošnými spoji. Konečně, v případě jakéhokoli problému s kvalitou máme k dispozici kompletní prodejní tým pro sledování a servis příslušného procesu.
5. Tipy na nákup
a.Pokud chcete zakoupit náš PCB, měli byste poskytnout formální soubory Gerber nebo * .pcb soubor nebo něco takového.
b.Pokud chcete zakoupit velké množství, požádejte pana Hanku.
c.Pokud chcete zakoupit PCBA, měli byste poskytnout soubory Gerber, * .pcb, seznam kusovníků atd.
d.Pokud chcete pro vás vyhotovit nějakou exsituovanou desku s deskami plošných spojů, nejprve vám poskytneme velmi jasné obrázky, pak pokud jste spokojeni s naší odhadovanou cenou, pošlete nám skutečnou věc, takže ji budeme moci klonovat.
e.Pokud vám nic z výše uvedeného nemůže pomoci, kontaktujte nás prosím přímo prostřednictvím Skype, QQ nebo e-mailu. Jsme rádi, že odpovídáme na otázky, které klademe, vaše uspokojení je konečným cílem.
