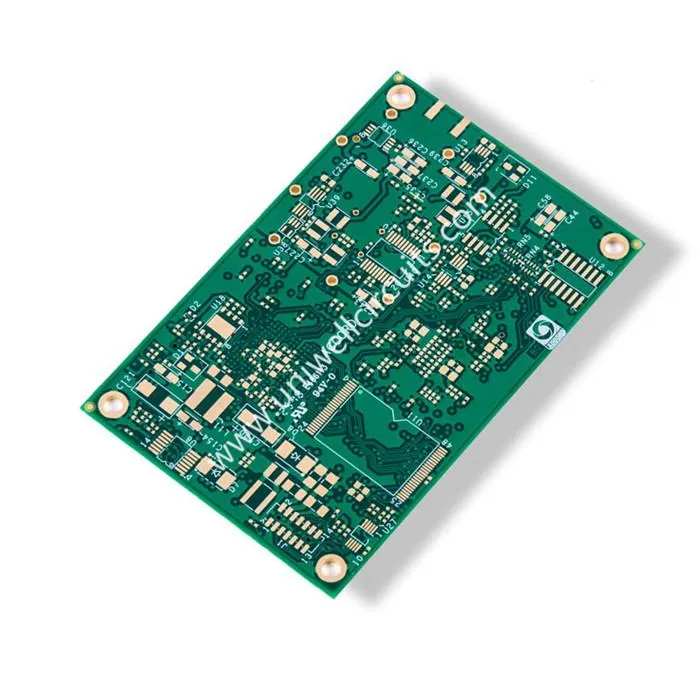

1.Popis výrobku
Specifikace
Vrstva: 10
Tloušťka desky: 1,59 mm
Povrchová úprava: ponorné zlato.
Materiál: FR4.
Minimální šířka čáry / vzdálenost linky: 4,5 / 6 mil
Min. Otvor: 0,25 mm
Zvláštní požadavky: nevodivá výplň, regulace impedance
UNIWELL poskytuje kompletní řešení pro zákazníky, kteří potřebují LED produkty. Jednou z našich hlavních činností je navrhnout a vyrobit LED modul pro zákazníky, kteří potřebují LED řetězec dovnitř. Naše Knowhow pokrývá technologii LED Chip upstream, na LED obaly a na LED aplikace. Pokud zákazníci chtějí přijmout LED do svých výrobků, přicházíme s tím nejhospodárnějším celkovým řešením v nejbližší době a budeme pokračovat v tom, že na něm budeme vycházet prototypy a samozřejmě to dokážeme umístit do sériové výroby konkurenceschopné ceny při současném dosažení nejlepší kvality.
2. Informace o společnosti
Založena v roce 2007, Uniwell obvody cO., LTD. je profesionální výrobce PCB & PCBA a EMS (elektronické výrobní servis) s téměř 10 + let zkušeností s vysoce přesné oboustranné a vícevrstvé PCBs (tištěný obvod desky) se zaměřením na rychlý obrat, prototyp, střední a velké objemy. snažte se co nejlépe stát se vaším nejlepším poskytovatelem elektronického vývojového řešení.
3.Our výrobní kapacita pro desky plošných spojů
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
4. Lead time
Již více než 10 let poskytujeme našim zákazníkům rychlé prototypy.
Vrstvy | Rychle otočte | Ukázka objednávky | Hromadné pořadí |
singl | 24 hodin | 3 pracovní dny | 7 pracovních dnů |
dvojnásobek | 24 hodin | 4 pracovní dny | 7 pracovních dnů |
4-6 vrstvy | 48 hodin | 5-6 pracovních dnů | 10 pracovních dnů |
8-12 vrstvy | 120hodin | 7-9 pracovních dnů | 15 pracovních dnů |
Založené na FR-4, vyloučení časového limitu materiálu | |||
5.Packing & shipping
Balení: Vnitřní antistatický sáček + vnější vnější standardní karton.
Lodní doprava:
