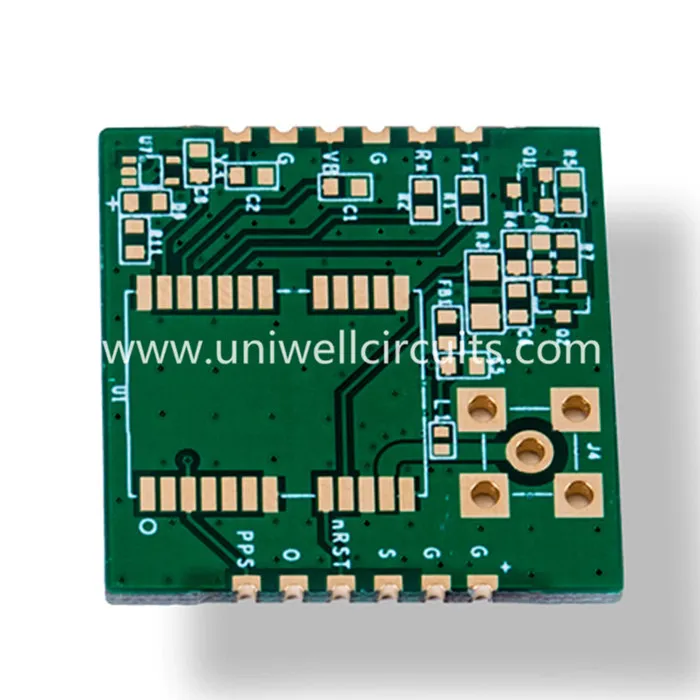

ENIG oboustranné desky plošných spojů
1.Product popis
Specifikace:
Vrstva: 2
Tloušťka desky: 1,6 mm
Povrchová úprava: Chemické zlato.
Materiál: FR4 TG130.
Min. Šířka čáry / vzdálenost linky: 10 / 10mil
Min. Otvor: 0,3 mm
2. Informace o společnosti
UNIWELL obvody co., LTD. je profesionální výrobce desek s plošnými spoji (PCB) z Číny, jsme se specializují na poskytování servisní služby pro tuhé PCB, flex PCB, rigid-flex PCB, vysokofrekvenční PCB a také hliníkové PCB. Máme 2 továrny, můžeme plně vyhovět vašemu prototypu příkazu pro objem objednávek. Velmi se zaměřujeme na kvalitu výrobků a v říjnu 2010 máme certifikát ISO09001-2008, ISO TS16949: 2009 pro automobilový průmysl. Aplikační pole našich produktů jsou různé jako: spotřební elektronika, průmysl, automobilový průmysl, komunikace, IT, bezpečnost , zdravotnické výrobky a další. Očekáváme, že se stane vaším dlouhodobým partnerem v Číně.
3. Specifikace klíče
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
E-test zdarma: 100%
Inspekční standard: IPC-A-600H / IPC-6012B, třída 2/3
Odchozí zprávy: závěrečná kontrola, E-test, test pájecí schopnosti, mikrosekce a další
Certifikáty: UL, RoHS, ISO14001: 2004, ISO / TS16949: 2009
4.Jak je omezený otvor?
Uzavřený průchod je při pokovování přidáván přes průchozí otvor tak, aby byl povrch zcela pokoven s minimální tloušťkou pokovení mědi / krytu 5um pro požadavky třídy 2 nebo 12um pro požadavky třídy 3.
To je závislé na tom, že plnícím materiálem je epoxidová pryskyřice na rozdíl od soldermask, protože epoxid bude minimalizovat riziko vzduchových bublin nebo expanzi výplně během spájkování. Toto může být zařazeno do kategorie IPC-4761 jako typ VII - vyplněný a uzavřený přes otvory. Obvykle se používá pro konstrukce s vloženým podložkou nebo v BGA aplikacích, kde jsou vyžadovány funkce s vysokou hustotou.
