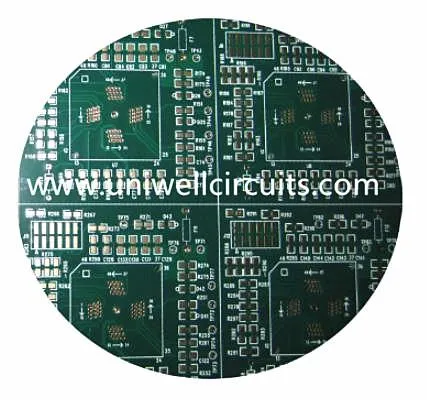

Vysokofrekvenční impedanční ovládací deska
1.Popis produktu
Specifikace
Vysokofrekvenční impedanční ovládací deska
Vrstva: 2
Tloušťka: 1,6 + / - 0,1 mm
Rozměr: 108,82 mm * 88,56 mm
Použitá deska: FR4.
Minimální clona: 0,3 mm.
Povrchová úprava: pozlacená.
Speciální technologie: impedanční řízení
Uniwell má bohaté zkušenosti s výrobou desek plošných spojů s řízenou impedancí,
100% shoda s požadavky zákazníka s vysokou kvalitou.
2.Factory schopnosti
Továrna shenzhen
Materiál | FR4, CEM-3, kovové jádro, |
Halogenové zdarma, Rogers, PTFE | |
Max. Dokončovací velikost desky | 1500X610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Pohřben / Blind Via (Non-cross) | 0,1 mm |
Poměr aspektů | 16:01 |
Min. Vrtání Velikost (mechanické) | 0,20 mm |
Tolerance PTH/ Lisovací otvor /NPTH | +/-0,0762 mm / +/-0,05 mm / +/-0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní/vnější) | 6OZ/10 OZ |
Tolerance vrtáku | +/-2mil |
Registrace vrstvy k vrstvě | +/-3mil |
Min. šířka/mezera čáry | 2,5/2,5 mil |
BGA rozteč | 8mil |
Povrchová úprava | HASL, BEZ OLOVA HASL, |
ENIG, Ponoření stříbro/ Cín, OSP |
Jiangmen továrna
Materiál | FR4 (normální nebo vysoká TG nebo Halogen zdarma) |
CEM-3 Al na bázi | |
Max. Dokončovací velikost desky | 540X620 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Pohřben / Blind Via (Non-cross) | 0,2 mm |
Poměr aspektů | 12:01 |
Min. Vrtání Velikost (mechanické) | 0,20 mm |
Tolerance PTH/ Lisovací otvor /NPTH | +/-0,0762 mm & +/-0,05 mm & +/-0,05 mm |
Max. Počet vrstev | 12 |
Max. tloušťka mědi | 3 OZ vnitřní vrstva / 4OZ vnější vrstva |
Cílová tolerance vrtáku | +/-2mil |
Registrace vrstvy k vrstvě | +/-3mil |
Min. šířka/mezera čáry | 4/4mil |
BGA rozteč | 10mil ( 10mil) |
Povrchová úprava | HASL, BEZ OLOVA HASL, |
ENIG (+ G/F), ponorné stříbro/cín OSP, odloupatelná maska, uhlíková pasta |
