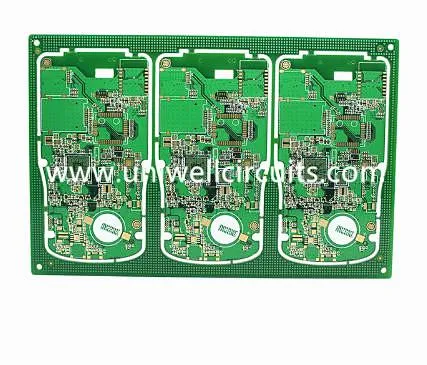

Vysokofrekvenční impedance control PCB
1.Popis výrobku
Specifikace
Vysokofrekvenční impedance control PCB
Vrstva: 2
Tloušťka: 1,6 + / - 0,1 mm
Velikost: 108,82 mm * 88,56 mm
Použitá deska: FR4.
Minimální clona: 0,3 mm.
Povrchová úprava: pozlacená.
Speciální technologie: řízení impedance
Uniwell má bohaté zkušenosti s výrobou řízených PCB s impedancí,
100% splňuje požadavky zákazníka s vysokou kvalitou.
2.Úvod Uniwell
1) Uniwell našel v roce 2007, Intech je jedním z profesionálních PCB výrobce z Shenzhen v Číně, které mají dvě pobočky SHENZHEN UNIWELL obvody CO, LTD. a Jiangmen UNIWELL CIRCUITS CO, LTD.
2) splnil nejvyšší mezinárodní standardy výroby tím, že byl schválen pro tyto certifikáty kvality: ISO9001, ISO14001, TS16949. Jsme certifikováni pro jednostranné, oboustranné a vícevrstvé desky plošných spojů a dodržujeme všechny požadavky na normy IPC a ROHS.
3) 40% našich prodejů jsou zámořské prodeje a export do Evropy, Spojených a asijských.
4) Většina našich desek se používá pro EMS, průmyslové, energetické, lékařské a jiné výrobky.
3.Více výhody:
1) děláme PCB z obou stran až do 40 vrstev vícevrstvých PCB, HDI úloh.
2) Pokud máte opakované objednávky od jiných dodavatelů a chcete převést na Uniwell, nabídneme Vám nejlepší cenu.
3) Kromě vynikající kvality a profesionálního servisu zaplatíme také každý detail pro naše zákazníky, například balení pro použití balení s vysoušečem a indikátor vlhkosti ve vakuově uzavřeném balení pro ochranu desek plošných spojů.
4) Materiál: Máme standardní materiál FR4 TG135 / TG158 / TG180, máme také CEM3 / ROGERS / ARLON / ISOLA
5) Pevné / flex / flex-rigidní PCBs s UL schváleno.
6) Flexibilní, rychlá zpětná vazba pro zákazníky vždy.
7) Rychlá nabídka bude méně než 4 hodiny. Některé nejvyšší naléhavé dotazy můžeme nabídnout do 1 hodiny.
4. Certifikace
5.Balení a dodání
Standardní balení:
dodávka
Obvykle přepravujeme prostřednictvím společností DHL, FEDEX, UPS, TNT a můžeme je dodat i podle požadavků klientů.
6.Někké znalosti --- řízená impedance
Co je impedance?
Impedance je kombinace kapacitance a indukčnosti obvodu při provozu s vysokou frekvencí. Ačkoli měřeno v ohmech, je poněkud odlišné od odporu, který je DC charakteristika. Impedance je charakteristika střídavého proudu, což znamená, že jde o frekvenci, odpor není.
Co je řízená impedance?
Pokud nebudete pečlivě navržen stopa a její prostředí, impedance bude typicky "nekontrolovaná", což znamená, že impedance se bude měnit v hodnotě od bodu k bodu po stopě.
Při vysokých kmitočtech se stopy PCB chovají jako jednoduché propojení, řízená impedance nám pomáhá zajistit, že signály nejsou degradovány, když se pohybují kolem PCB.
V podstatě řízená impedance je shoda vlastností materiálu substrátu se stopovými rozměry a místy, aby se zajistila impedance signálu stopy v určitém procentu specifické hodnoty. Řídicí impedanční desky poskytují opakovatelný vysokofrekvenční výkon.
Kdy použít kontrolovanou impedanci
Pokud má signál mít určitou impedanci, aby správně fungoval, měla by být použita řízená impedance. Ve vysokofrekvenčních aplikacích, které odpovídají impedanci stop PCB, je důležité při zachování integrity dat a jasnosti signálu. Pokud impedance stopy PCB propojující dvě součásti neodpovídá charakteristické impedanci součástí, mohou se v zařízení nebo v obvodu zvýšit spínací časy. Může se jednat o náhodné chyby.
Co určuje řízenou impedanci?
Charakteristická impedance stopy PCB je typicky určena jeho induktivní a kapacitní reaktancí, odolností a vodivostí. Tyto faktory jsou funkcí fyzických rozměrů stopy, dielektrické konstanty materiálu substrátu PCB a tloušťky dielektrika. Typická impedance stopy PCB může být v rozmezí od 25 do 125 ohmů. Hodnota impedance generovaná strukturou desky plošných spojů bude určena následujícími faktory:
- šířka a tloušťka stopy měděného signálu (horní a dolní)
- tloušťka jádra nebo předimpregnovaného materiálu na obou stranách stopy mědi
- dielektrická konstanta jádra a předimpregnovaného materiálu
- vzdálenost od ostatních měděných prvků
