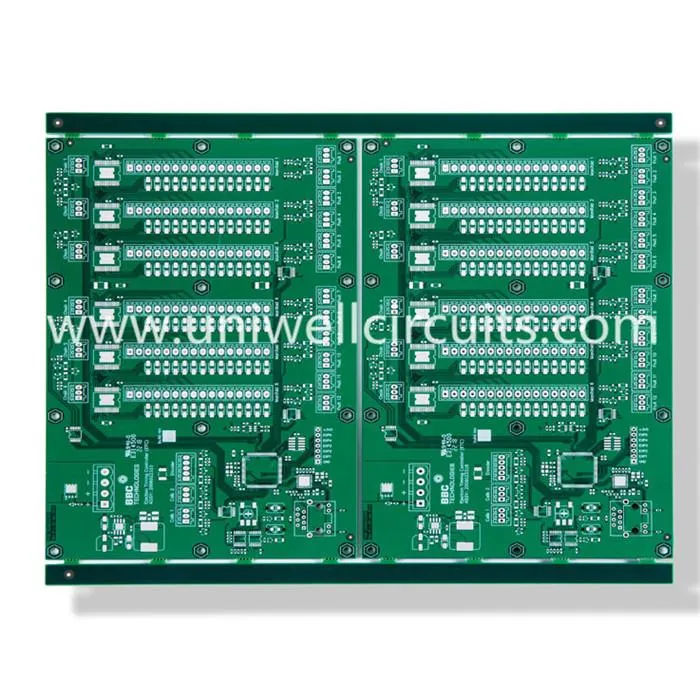

1.Produkce je k dispozici
Specifikace:
Vrstva: 4
Tloušťka desky: 1,6 mm
Povrchová úprava: ponorné stříbro.
Materiál: FR4 TG170.
Minimální šířka čáry / vzdálenost linky: 8/10 mil
Hmotnost mědi: 105μm
Uniwell nabízí jednobarevnou desku, dvouvrstvou desku, vícevrstvou pražici (až 32 vrstev), jednostrannou flexovou desku, dvojstrannou flexovou desku a vícevrstvou desku flex, desku s pevnou flexí atd.
Rychlý rychlý obrat prototypu bez obětování kvality je největším znakem.
2. Informace o společnosti
Umístěný v Shenzhen, Uniwell obvody cO., LTD. v designu, vývoji, výrobě a prodeji vysoce přesných oboustranných a vícevrstvých desek s plošnými spoji (Plošná deska s plošnými spoji) se zaměřením na rychlý obrat, prototyp, střední a velké objemy by také mohli poskytnout:
- výroba smluv o PCB
- Služby montáže desek plošných spojů
- Návrh a prodej desek plošných spojů
- Obstarání a správa materiálu
- Design produktu
- Rychlé prototypy PCB a PCBA
- Kabelové a drátové sestavy
- Plasty a formy
- AOI, rentgenové testování, další služby pro testování funkcí
3.Vysoce kvalitní design desek plošných spojů by se měl starat o inventuru.
Rozložení komponent je základním předpokladem pro návrh kvalitních diagramů PCB. Požadavky na uspořádání součástí zahrnují instalaci, stres, topení, signál a estetiku.
Rozložení komponent je základním předpokladem pro navrhování vysoce kvalitních diagramů PCB.
1) Rozložení součásti
Požadavky na uspořádání součástí zahrnují instalaci, stres, topení, signál a estetiku.
1.1.Instalace
Vztahuje se k konkrétním situacím aplikací, aby se deska plošných spojů hladce zasunula do podvozku, pouzdra, slotu, nikoliv rušení prostoru, jako je nehoda při zkratu, a aby specifikované konektory byly ve specifikované pozici na podvozku nebo skříni a předaly série základních požadavků.Nechám do toho.
1.2 Stres
Obvodová deska musí být schopna odolat všem druhům vnějších sil a vibrací během instalace a provozu. Proto by deska s obvodem měla mít přiměřený tvar a umístění různých otvorů (otvory pro šrouby a otvory se speciálním tvarem) na desce by mělo být uspořádané rozumně. Obecně platí, že vzdálenost mezi otvorem a deskou je větší než průměr otvoru. Současně by mělo být také poznamenáno, že nejslabší části desek způsobené otvory se zvláštním tvarem by měly mít také dostatečný ohybovou pevností. Konektor na desce přímo "rozšiřuje" kryt zařízení, zejména pro zajištění spolehlivosti dlouhodobého používání.
1.3.Heat
V případě zařízení s vysokým výkonem a topením musí být kromě zajištění podmínek pro odvod tepla umístěna do správné polohy. Zvláště v simulačním systému přesnosti je třeba věnovat zvláštní pozornost nepříznivým účinkům teplotního pole generované těmito zařízeními na křehkém obvodu předzesilovače. Obecně by velká část výkonu měla být rozdělena do modulu a měla by být provedena některá opatření tepelné izolace se signálovým obvodem.
1.4 Signál
Signální rušení je nejdůležitějším faktorem, který je třeba vzít v úvahu při návrhu PCB layoutu.Některé základní aspekty jsou: slabý signálový obvod a silný signálový obvod oddělení nebo dokonce izolace; AC část je oddělena od dc části; Vysokofrekvenční část je oddělena od nízkofrekvenční část Pozorujte směr signální linky Uspořádání pozemních linek Vhodný stínění, filtrování a další opatření.To jsou spousta argumentů, které byly znovu a znovu zdůrazňovány a zde se zde neopakovaly.
1.5.Beautiful
Nejenže byste měli mít na paměti čisté a řádné umístění součástí, ale také vzít v úvahu půvabný tok linky. Jak obecný laik někdy zdůrazňuje první, je třeba zhodnotit výhody a nevýhody návrhu obvodu. Aby bylo možné si představit produkt, měl by být priorita dána přednost, pokud výkon není náročný. Avšak v případě vysokého výkonu, pokud budete muset použít dvojitý panel a obvodová deska je v něm uzavřena, měli byste dát přednost k kráse chůze linky.V další části bude diskutovat o "estetiku" kabeláže.
2) Princip zapojení
Následuje podrobný úvod k některým méně obvyklým opatřením proti rušení v literatuře. Při praktické aplikaci, zejména při zkoušce na výrobek, se stále používá velký počet dvojitých panelů a následující obsah je určen především pro dvojité panely .
2.1. Zapojení "estetika"
Když se otočíte, vyvarujte se pravých úhlů a zkuste provést přechod s úhlopříčkou nebo obloukem.
Linka by měla být řádná a uspořádaná a uspořádaná v různých kategoriích, které mohou nejen vyhnout se vzájemnému rušení různých signálů, ale také usnadnit kontrolu a modifikaci. Pro digitální systém, signální linky stejného tábora (např. Datová linka, adresa line) mezi nemusíte se obávat problému rušení, ale rád číst, psát, řídit signál hodin, mělo by to být v pohodě, nejlépe chráněné pozemní linky.
Velké podlahy (dále popsané níže), zemnící vodič (měl by být "obličej") a snažte se udržovat přiměřenou vzdálenost mezi signálovými linkami, na základě předpokladu, že nedojde k zkratu, úniku v co největší míře.
Pro slaboproudé systémy by měly být pozemní a elektrické vedení co nejblíže.
Použijte systém komponenty tabulky, signální čára je co nejúplnější.
2.2.Zastavení rozvržení.
Tam je hodně diskuse o významu a rozložení principu pozemní linky v literatuře, ale stále chybí detailní a přesný úvod do rozvržení základní čáry v aktuální PCB.My zkušenost je, že za účelem zlepšení spolehlivost systému (spíše než jen vytváření experimentálního prototypu), pozemní linka nemůže být příliš zdůrazněna, zejména při slabém zpracování signálu. Za tímto účelem musíme vynaložit veškeré úsilí na zavedení principu "rozsáhlého rozšíření území".
Při pokládání dlažby musí být mřížka podobná, pokud není roztříštěná jinými linkami. Tepelná výkonnost a vysokofrekvenční vodivost mřížky jsou mnohem lepší než u celé země. U dvojitého panelového zapojení je někdy nutné aby se oddělil zemnící kabel, aby se mohl dostat k signální lince, což je mimořádně nepříznivé pro udržení dostatečně nízké odolnosti proti zemím. Proto musí být přijata řada "inteligentních" prostředků, aby se zajistilo "hladké" proudění. zahrnout:
Na odstranění "originálního" prostoru obsazeného svařovacími otvory se používá velké množství součástí pro povrchovou montáž.
Využijte plného využití pozitivního prostoru: rozsáhlé využívání příležitostných prvků na povrchovou montáž, snažte se, aby signálové čáry šly horní, co nejvíce k zemi až na dno "nesobecké", zahrnuje také mnoho jemných tipů, mám moje kniha v jednom z PCB dovedností: výměna pin má nábor, existuje mnoho podobných kouzel, bude i nadále psát.
Rozumné uspořádání signálních linek se bude nalézt v kritických oblastech, zvláště "srdce" (zde se vztahuje k celé pozemní komunikaci desky) "na" k zemi, pokud je pečlivě navrženo, to ještě dokáže.
Negativní a pozitivní spolupráce: někdy je jedna strana na talíři, země je "zoufalá", může se pokusit, aby se obě strany vzájemně propojily v této chvíli: "Nemůžu zůstat tady mít své vlastní místo pro vás" , v opačné poloze, která odpovídá vyprázdnění kusu trávníku, dostatečně položeného, opět přes číslo, umístění, dostatečně přiměřené (vzhledem k tomu, že díra má větší odpor), prostřednictvím tohoto "Kvóta" "Most" bude násilně dělena řádky signálních vedení, které byly překročeny, ale nejsou ochotni být připojeni a doufají, že sjednocené dvě strany Taiwanských průlivů budou integrovány do dostatečné elektrické vodivosti.
Počet stěn psa: je velmi obtížné se dostat z místa a nechcete, aby obrovská pozemní linka byla odříznuta jediným signálovým vedením, nechte tento signál trochu nespravedlivě, projděte kabely. Někdy , Nejsem spokojen s tím, že stačí vytáhnout holý drát, signál přesně a musím projít odporem nebo jinými "dlouhými nohami", mohu dokonale odůvodnit rozšíření kolíku zařízení, pozice jumperu na částečný úvazek, oba přes signál a vyhnout se jumperu, který toto neopatrně nazývá: - (ve většině případů můžu samozřejmě vždycky udělat takový signál ze správného místa, abych se vyhnul zemi křížem, jediná potřeba je pozorování a představivost.
Přinejmenším by měla být cesta zemního proudu rozumná a proud velkého proudu a slabý proud nesmí postupovat bok po boku. Někdy volba rozumné cesty, řada pozemních linek, stojí za to, že by byla nesmyslně nakonfigurovaná skupina.
Konečně mimochodem existuje slavné výrok: "můžete věřit vaší matce, ale nikdy nemějte důvěru ve svou zemi." Ve velmi slabých příležitostech zpracování signálu (pod mikrovoltem), dokonce i pomocí háku nebo kroku, zajišťuje konzistentní potenciál země , na klíčových bodech zemského rozdílu potenciálů stále požaduje více než zpracovaná amplituda signálu, přinejmenším ve stejném pořadí, přestože pravý statický potenciál, okamžitý potenciální rozdíl může být stále velmi velký.Pro takovou příležitost je první zásada je, aby okruh fungoval jako nezávislý na zemském potenciálu.
2.3 Rozložení napájecího vedení a filtrování výkonu.
Nesouhlasím s obecnou literaturou, že napájecí vedení by mělo být co možná nejtvrdší. Jen při vysokém výkonu (1 sekunda v průměru napájecího proudu může dosáhnout 1 a), musí zajistit dostatek síly šňůry šířku (mé zkušenosti, 50 mil na 1 proud, který odpovídá potřebám většiny případů). Šířka napájecí šňůry není klíčem, jen aby se zabránilo rušení signálu. I když někdy jsou jemnější elektrické vedení lepší! Kvalita napájecího zdroje je obecně není v absolutní hodnotě, ale v kolísání napájecího napětí a rušení superposition.Klíč k rušení výkonu je filtrační kapacita! Pokud vaše aplikace má přísné požadavky na kvalitu napájení, nemusíte snižovat na kondenzátoru filtru! pomocí kapacitní kapacity filtru dodržujte následující pokyny:
Celý okruh vstupního konce by měl mít "celkovou" filtrační charakteristiku a různé typy kondenzátorů by měly odpovídat navzájem, "totéž nemůže být málo, alespoň ne špatné J pro digitální systém by měl mít alespoň 100 + 10 uF uF elektrolytický tantal + uF + 1 nf SMT patch 0.1.Vysoká frekvence (100kHz) 100uF elektrolýza + 10uF čip tantal + 0.47uF patch + 0.1uf patch.Ac simulační systém: pro dc a nízkofrekvenční analogové systémy: 1000uF | 1000uF elektrolýza + 10uF tantal + 1uF náplast + 0.1uF náplast.
Mělo by existovat "sada" filtrových kondenzátorů kolem každého důležitého čipu. Pro digitální systémy je dostačující záplatou 0,1 uF, obecně důležité nebo pracovní proud a větší čip by měl být také na 10 uF čipovém tantalu nebo 1 uF patch, nejvyšší pracovní procesorové čipy (CPU, krystaly) a 10 nf | 470 pf nebo 1 nf. Kapacita by měla být co nejblíže napájecímu čipu čipu a co nejpřímějšímu, čím menší je blíž.
Pro kapacitní kapacitu čipového filtru by měla být vnitřní (kapacitní kapacita filtru na nožičku výkonové trubky na čipu) co nejhustěji, nejlépe s několika jemnými linkami. Dodáván s kondenzátorem je nízký (ac) impedanční zdroj napětí a potlačuje rušení výměnné spojky, mimo kondenzátorové trubkové nožky (od hlavního zdroje až po kapacitu filtru a) napájecí kabel není tak důležitý, nemusíte mít příliš silnou šířku čáry, alespoň abyste zabrali spoustu plošných ploch. V některých simulačních systémech je výkon vstup je také vyžadován pro použití RC filtrovací sítě k dalšímu potlačení rušení, zatímco menší elektrická vedení někdy náhodou mít účinek rezistoru v RC filtru, což je přínosné.
Pro systém se širokým rozsahem provozní teploty je důležité poznamenat, že hliníkový elektrolytický kondenzátor může snížit nebo dokonce ztratit filtrační efekt při nízké teplotě a místo toho by měly být použity vhodné tantalové kondenzátory. Například použijte 100uF tantal | 1000uF hliník místo hliníku 470uF nebo vyměňte hliník 100uF s tantalovým čipem 22uF.
Mějte na paměti, že hliníkové elektrolytické kondenzátory by neměly být příliš blízko k vysokovýkonným topným zařízením.
4. Naši hlavní zákazníci jsou od středně velkých výrobců v řadě spotřebitelů elektroniky, digitálních produktů, radiokomunikace, průmyslového řízení, automatizace a zdravotní péče apod. Naše solidní zákaznická základna přinesla silný impuls pro růst společnosti.
