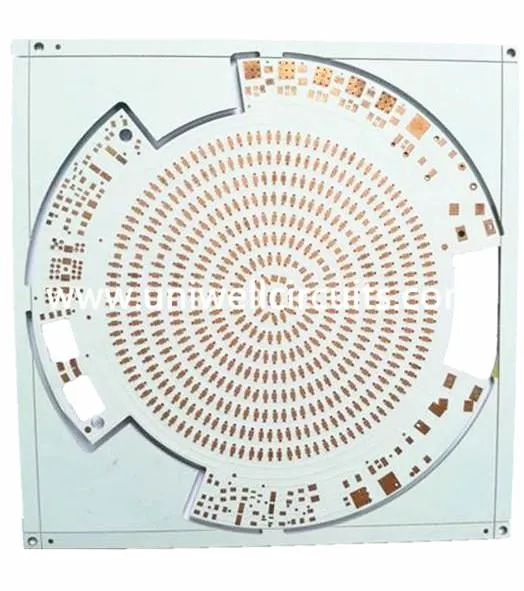

1 vrstvová deska z hliníku
1.Produkční popis
Podrobnosti pro 1 vrstvu hliníkové desky | |
Název součásti: | 1 vrstvová deska z hliníku |
Základní materiál: | Hliníkový základní laminát |
Počet vrstev: | 1 vrstva |
Tloušťka mědi: | 1oz nebo 35um |
Tloušťka hotové desky: | 1,6 mm |
Barva pájecí masky: | Bílá tekutá fotografická obrazová soldermask (LPI) |
Barva legendy: | Ne |
Povrchová úprava: | Ponorné zlato |
Profil: | CNC + V-CUT |
Tepelná vodivost: | 1,0W / mK |
Izolované napětí vrstvy | ≥3KV |
Oblast použití: | Led osvětlení |
Produkty společnosti Uniwell mají široký rozsah použití:
1) Plně barevný LED displej: Rovnoměrně nebo kompaktně vytvoří červenou, zelenou, modrou barvu v jedné bodě, rovnoměrně se rozdělí na panel, a tak provede celý displej
2) obvykle platí pro fyzické sporty, reklamu, banku, burzu, stanici, přístav, tržiště, telekomunikace, oddělení, školu, monitor, restauraci, zábavu atd.
2.PCB technická kapacita
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
3. Lead time a logistcis
1) čas přípravy
Vrstvy | Rychle otočte | Ukázka objednávky | Hromadné pořadí |
singl | 24 hodin | 3 pracovní dny | 7 pracovních dnů |
dvojnásobek | 24 hodin | 4 pracovní dny | 7 pracovních dnů |
4-6 vrstvy | 48 hodin | 5-6 pracovních dnů | 10 pracovních dnů |
8-12 vrstvy | 120hodin | 7-9 pracovních dnů | 15 pracovních dnů |
Založené na FR-4, vyloučení časového limitu materiálu | |||
2) Logistika
Můžeme nabídnout FOB Shenzhen, FOB HK nebo CIF na zákaznické místo.
Loď přímo do vašeho určeného skladu celosvětově.
4.Balení a doručení
1) detail balení: zapečetěné sáčky, antistatické sáčky, vhodné krabice nebo podle vašeho požadavku.
dodávka
Typ přepravy: UPS, DHL, FedEx, EMS, poštovní zásilka v Číně, atd. Můžete si vybrat náklady na dopravu, jak chcete.
1) vysoká rychlost: vyjádření pro vzorek nebo naléhavé objednávky.
2) Expresní výběr
