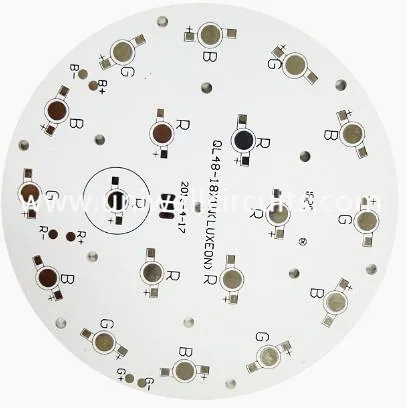

Jednostranná hliníková deska
1.Produkční popis
Podrobnosti o jednostranné hliníkové desce plošných spojů | |
Název součásti: | Jednostranná hliníková deska |
Základní materiál: | Hliníkový základní laminát |
Počet vrstev: | 1 vrstva |
Tloušťka mědi: | 1oz nebo 35um |
Tloušťka hotové desky: | 1,6 mm |
Barva pájecí masky: | Bílá tekutá fotografická obrazová soldermask (LPI) |
Barva legendy: | Ne |
Povrchová úprava: | Ponorné zlato |
Profil: | CNC + V-CUT |
Tepelná vodivost: | 1,0W / mK |
Izolované napětí vrstvy | ≥3KV |
Oblast použití: | Led osvětlení |
Výhody produktů:
1) Cenová výhoda: máme nejlepší konkurenční cenu na trhu; mají stejnou a ještě lepší kvalitu;
2) Výkonnost: Nejlepší rovnost, vysoká konzistence, Velký pozorovací úhel, lze opravit každou LED lampu;
3) Výhoda kvality: od materiálu až po konečný výrobek, od návrhu po výrobu, kontrolujeme všechny kroky, které jsou zárukou kvality a spolehlivosti;
4) Výhoda služby: Lepší servis ve stejné situaci, lepší spolupráce na stejné službě.
2.Procesační kapacita
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
3. Zákazníci distribuují
Společnost Uniwell Circuits získala vysoké uznání od zákazníků po celém světě, včetně pevninské Číny, Tchaj-wanu, USA, Japonska, Ruska, Německa, Švýcarska, Švédska, Velké Británie, Velké Británie, Finsko, Francie, Holandsko, Itálie, Polsko, Dánsko, Austrálie, Brazílie, Singapur, Thajsko a Malajsie.
Otázka: Můžete navrhnout pro nás?
Ano.
Otázka: Jaké formáty souborů přijímáte pro PCB nebo PCBA?
PADS, 99SE, DXP, CAD, CAM350 a Gerber.
Otázka: Jaká je vaše MOQ?
Naše MOQ je 1 ks / panel. A nejrychlejší doba výroby naší společnosti je 24 hodin.
Q: Můžete nám poskytnout nejlepší cenu?
Jako výrobce PCB a PCBA máme silnou schopnost poskytnout vám nižší cenu a vyšší kvalitu než obchodní společnost. Jsme schopni uspokojit různé potřeby zákazníka.
Q: Jak posíláte zboží a jak dlouho trvá?
Dodáváme zboží našim zákazníkům prostřednictvím společností DHL, UPS, FedEx nebo TNT express.It trvá obvykle 3-5 dní.
Otázka: Můžeme navštívit vaši továrnu?
Vítáme vaši firmu na návštěvu kdykoliv. Vypadáme v bezprostřední blízkosti vašeho příjezdu a cenných pokynů v blízké budoucnosti.
