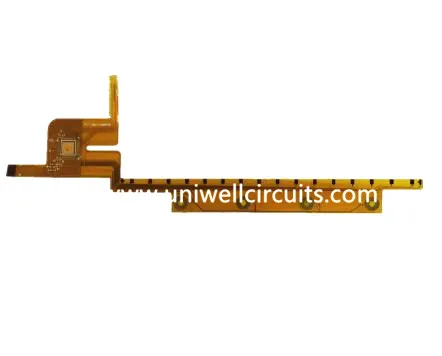

2 vrstvy flexibilní deska pro notebook
1.Popis výrobku
Specifikace
vrstvy: 2
Tloušťka: 0,12 mm
Materiál: oboustranný elektrolytický materiál bez lepidla.
Tloušťka mědi: 1/2 OZ
Povrchová úprava: 1 mikrovlákna.
Minimální šířka čáry / vzdálenost linky: 0.15mm / 0.075mm.
FR4 vyztužení tloušťky: 0,3 mm.
Použití: notebook
Pokud váš projekt myslíte na flex obvody, pak je Uniwell pro vás tím pravým místem.
Ať už se jedná o základní jednostranný flexibilní obvod nebo o komplexní vícevrstvé rigidní řešení flexe, Uniwell vám může poskytnout pomoc, kterou potřebujete, abyste získali svůj nápad na trh. Z flexibilního a pevného konstrukčního uspořádání flex obvodu, výroby desek nebo plně sestaveného řešení flex nebo rigid-flex obvodu, bude Uniwell 10 + let zkušeností s každým krokem s vámi.
2.Správy a certifikace
● Certifikace ISO 9001: 2008
● Desky vyhovující směrnici RoHS jsou k dispozici
● Kvalifikovaná třída IPC-6013
● Certifikace UL: Vícevrstvý / Rigid-Flex
3. Naše výhody:
1) S desetiletou praxí v obvodech desky s plošnými spoji pro potřeby vašich potřeb
2) Konkurenceschopné desky plošných spojů, cena tištěného obvodu s vysokou kvalitou
3) Vynikající služby a rychlé doručení
4) Naše obvodové desky, desky tištěných obvodů získají ISO a UL certifikáty a splňují standardy ROHS
Uniwell bude tou správnou volbou.
4.Lettle znalosti --- Výhody technologie flex obvodu
Flexibilní obvody poskytují čtyři hlavní výhody oproti pevným deskám PC.
Svoboda designu - Flexibilní obvody umožňují téměř neomezenou svobodu návrhu.
Ohebné obvody se dají do těsných prostorů. Mohou se ohýbat, sklopit, zkrotit, změnit šířku mnohokrát a dokonce ohnout z válcované konfigurace. To dává návrháři balení možnost volně přemístit jiné součásti a podsestavy, kde optimalizují provoz obvodu a zařízení. Návrhář již není omezen prostorovými nároky objemných, tuhých PCB.
Úspora prostoru a hmotnosti - protože flexibilní obvody lze ohýbat, zkroucit a válcovat tak, aby vyhovovaly konturám zařízení, návrháři si mohou užít úsporu místa až 75%.
Větší poměr plochy k objemu flexibilních obvodů umožňuje větší odvod tepla a lehčí proudovou kapacitu. Populace zařízení Denser a lehčí vodiče mohou být navrženy do produktu, uvolňující prostor pro další funkce produktu.
Spolehlivost a trvanlivost - Ohebné obvody jsou vyrobeny z přesných replik uměleckých děl pro vynikající opakovatelnost výroby. Leptané obvody nahrazují pájku a ruční zapojení pevného panelu, což zcela eliminuje chyby v zapojení.
Úspora výrobních nákladů - výroba konstrukcí s použitím flexibilních obvodů vyžaduje méně ruční práce a snižuje pravděpodobnost výrobních chyb. Použití obvodů flexu eliminuje vysoké náklady na směrování, balení a pájecí dráty.
Kompletní propojovací systémy jsou namontovány nebo nahrazeny spíše než jednotlivé tuhé desky plošných spojů. To značně eliminuje chyby v kabeláži a snižuje výrobní náklady. Tato automatizace rovněž snižuje pravděpodobnost lidské chyby a zvyšuje spolehlivost návrhu.
Aplikace s malým objemem mají největší užitek, pokud jsou návrhy obvodů velmi složité. Většina aplikací s vysokým objemem získává nižší výrobní náklady bez ohledu na složitost obvodu. Jsou-li objeveny přímé metody integrace obvodů, zvyšují se úspory nákladů realizované flexí. Použití vodivého inkoustu, anizotropních lepidel a aditivních obvodů je ideální v konstrukcích, které používají flex.
Pokud se chcete dozvědět ještě více o flexibilních nebo pevných obvodech flex a co mohou udělat pro vaše návrhy výrobků, volejte Uniwell dnes.
