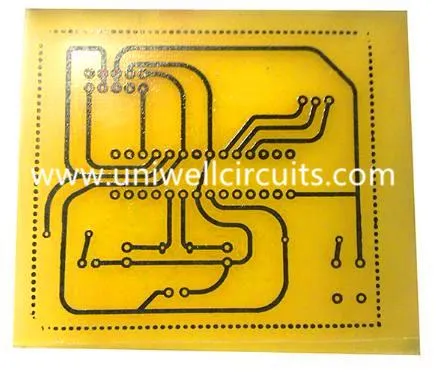

Deska s plošnými spoji Flex Power Bank
1.Popis výrobku
Základní parametry: materiálová struktura: oboustranné lepidlo + nízká ztráta žlutá krycí fólie + (linka měď + lepidlo + vysokofrekvenční dielektrický polyimid základní materiál + lepidlo + linka měď) + nízká ztráta žlutá krycí fólie.
Odolnost: volnost ohýbání a zkroucení.
Muž: +/- 0,03 mm
Tloušťka: 0,15 mm
Vyztužení: pozitivní a záporné ocelové plechy o síle 0,15 mm.
Zpracovatelský proces: spájkování, pokovování, krycí vrstva, potahovaný typ, stínění odolné proti svařování.
Povrchová úprava: zlato (zlato) 1 ~ 2 mikroinch.
Minimální šířka čáry / vzdálenost linky: 0,06 mm / 0,09 mm.
Použití: Power Bank
2. Informace o společnosti
Uniwell Circuits Co, Ltd, byla založena v Shenzhen, Čína v dubnu 2007. Uniwell obvody je high-tech podnik se zaměření na design, vývoj, výrobu a prodej vysoce přesné oboustranné a vícevrstvé PCBs (Tištěné obvody) zvláštní v rychlém obratu, prototyp, střední a velké objemy.
Jako Čína PCB House, nabízíme různé přizpůsobit PCB a montážní služby za mnohem nižší cenu se spolehlivou kvalitou než dodavatelé z jiných národů. Můžeme vás zakrýt z rychlého prototypu PCB prototypu, vlastní PCB výroby až po elektronickou montáž, vše se zárukou 100% kvality. Těšíme se na založení dlouhodobého partnerství v Číně.
3.Factory výrobní technologie
Technologie prototypů
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
Technologie hromadné výroby
Materiál | FR4 (normální nebo vysoký TG nebo bez halogenů) |
CEM-3 Al na bázi | |
Max. Velikost dokončovací plochy | 540 x 620 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,2 mm |
Poměr stran | 12:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm a +/- 0,05 mm a +/- 0,05 mm |
Max. Počet vrstev | 12 |
Max. tloušťka mědi | 3 OZ vnitřní vrstva / 4OZ vnější vrstva |
Cílená tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 4/4 mil |
Rozteč BGA | 10 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG (+ G / F), ponorná stříbrná / cínová OSP, odlupovací maska, karbonová pasta |
4.Zajištění kvality
Kvalita je krev výrobní společnosti zabývající se elektronikou, takže kontrola kvality byla pokryta ve všech fázích výroby elektroniky. Jako poskytovatel řešení EMS, který obsluhuje odvětví letecké a kosmické péče, nelze nikdy zanedbat kontrola kvality. Pro průběžnou kontrolu kvality procesu musí dokončení každé fáze přejít přes přísné kontroly a po zjištění závad se okamžitě provedou přepracování nebo úprava. Pro řízení jakosti po skončení procesu závisí na pokročilém inspekčním zařízení, jako je například rentgenová kontrola, aby mohly být před balením a dodávkou vystaveny skryté vady. Jsme plně ISO9001: 2008, UL a RoHS certifikovány.
