Flexibilní deska pro bezdrátový reproduktor

Flexibilní deska pro bezdrátový reproduktor

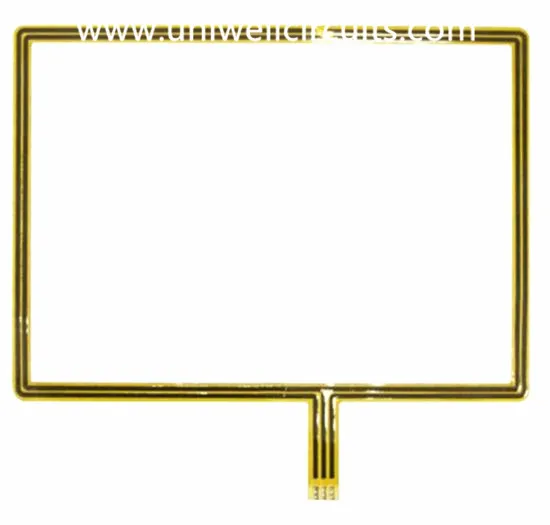

1.Popis výrobku

Specifikace
Vrstva: 2
Tloušťka: 0,20 mm
Materiál: oboustranný lepicí materiál.
Tloušťka mědi: 1 OZ
Povrchová úprava: ponorné zlato.
Minimální šířka čáry / vzdálenost linky: 0,1 mm / 0,2 mm.
Použití: bezdrátový reproduktor

Flexibilní obvodové desky snižují náklady a nároky na montáž, protože mohou eliminovat konektory a pájecí spoje. Instalace a údržba flexibilních obvodů jsou také pohodlnější a hospodárnější.
Vzhledem k tomu, že flexibilní obvody mohou zjednodušit celkový design, je zde snížené riziko chyb propojení. Flex se vyznačuje širokou škálou složitosti, a proto může být použit prakticky pro jakýkoli produkt.
Uniwell je přední prototyp zařízení pro výrobu desek plošných spojů. Jako společnost jsme hrdí na naši práci a vyzýváme nás, abyste nás navštívili, abyste si mohli prohlédnout vaše speciální požadavky.

2. Informace o společnosti

Uniwell obvody FPC speciálně pro prototypy, malé objemy a objemy objednávek, flex a rigidní podnikání rostou rychle od svého založení. Poskytujeme našim zákazníkům silné technické možnosti výzkumu a vývoje, všechny druhy výrobků, stabilní a rychlé dodávky. Uniwell Circuits je jedním z nejvíce konkurenceschopných firem v domácím prostředí na vysoké úrovni flex & rigid board boards.

3. Stručná historie společnosti Uniwell

4.Naše výrobní kapacita FPC

Vrstvy: 20 (zahrnují 12 vrstev)
Řádky šířky / mezery (mil) ve vnitřní vrstvě: 3/3, 3.5 / 3.5
Poměr stran: 20: 1 (PTH); 1: 1 (slepé průchody)
Min. průměr vrtání otvorů (mil): 6 (mechanický); 4 (laser)
Vzdálenost od vrtání k vodiči (mil): 6
Tolerance pro řízení impedance (+/-): 10%

5. Lead time for production orders

6.FAQ

Otázka: Musím použít materiál FR4 s vysokým Tg (Tg = teplota skelného přechodu) pro bezolovnaté pájení?

Ne, ne nutně. Existuje mnoho faktorů, které je třeba vzít v úvahu, např. Kolik vrstev, tloušťka desky plošných spojů a také dobré pochopení procesu montáže (počet pájených cyklů, doba nad 260 stupňů atd.). Některé výzkumy ukázaly, že materiál s "standardní" hodnotou Tg dokonce fungoval lépe než některé materiály s vyšší hodnotou Tg. Všimněte si, že dokonce i při "olovnatém" pájení je překročena hodnota Tg.
Nejdůležitější je, jak se materiál chová při teplotách nad hodnotou Tg (post Tg), takže znáte teplotní profily, na které bude deska vystavena, pomůže vám podívat se na vyhodnocení potřebných výkonových charakteristik.

Otázka: Jaké jsou materiálové charakteristiky, které hledáte při výběru materiálu?

Hlavními, které bychom nejprve zvážili, jsou: CTE
Měřítko toho, kolik se materiál zahřívá. Kritické v ose Z - typicky nad Tg a rozšíření je větší. Pokud při montáži dojde k nedostatečné CTE pro následné selhání, protože materiál rychle expanduje nad Tg.

Levý obraz: trhlinka / zlomená díra Vpravo: Zvednutá země
Materiály mohou mít stejný Tg, ale odlišné CTE - nižší CTE je lepší. Stejně tak některé materiály mohou mít vyšší hodnoty Tg, ale mají i vyšší (horší) CTE post Tg.

TG / GLASS PŘECHODNÁ TEPLOTA
Hodnota Tg je teplota, při které se materiál mění z poměrně tuhého skelného materiálu na pružnější a ohebnější plastový materiál. Jak je uvedeno výše, Tg se změní vlastnosti materiálu.

TEPLOTA Td / DECOMPOSITION
Jedná se o míru degredace materiálu. Metoda analýzy měří, když se ztratí 5% materiálu - což je bod, který ohrožuje spolehlivost a může dojít k delaminaci.
Vyšší spolehlivost PCB bude vyžadovat Td ≥ 340 ° C

T260 / T288 / TIME TO DELAMINATION
Jedná se o metodu určování doby, kdy se tloušťka desky plošných spojů nevratně mění při předem určené teplotě (v tomto případě 260 nebo 288) - tj. Když se materiál rozšiřuje do takové míry, že se odděluje.

Otázka: Musím použít materiál FR4 s nejvyšší Td (Td = teplota rozkladu) pro bezolovnaté pájení?

Vyšší hodnota Td je vhodnější, zvláště pokud je deska technicky složitá a vystavena řadě přetavovacích páječek, což však může vést k vyšším nákladům. Znalost procesu montáže může pomoci při správné volbě.
