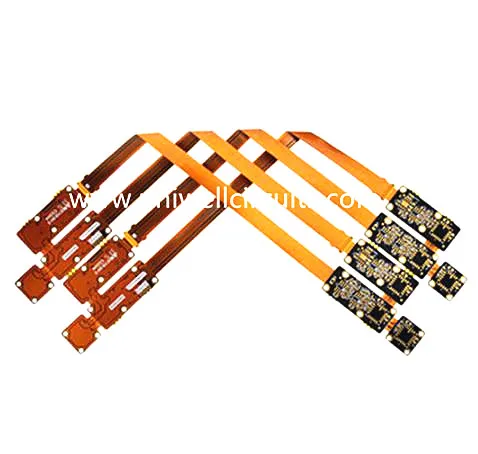

LED flex rigidní desky plošných spojů
1.Popis výrobku
Specifikace
Základní parametry: materiálová struktura: oboustranné lepidlo + nízká ztráta žlutá krycí fólie + (linka měď + lepidlo + vysokofrekvenční dielektrický polyimid základní materiál + lepidlo + linka měď) + nízká ztráta žlutá krycí fólie.
Odolnost: volnost ohýbání a zkroucení.
Muž: +/- 0,03 mm
Tloušťka: 0,15 mm
Vyztužení: pozitivní a záporné ocelové plechy o síle 0,15 mm.
Zpracovatelský proces: spájkování, pokovování, krycí vrstva, potahovaný typ, stínění odolné proti svařování.
Povrchová úprava: ponorné zlato (1-2u ").
Minimální šířka čáry / vzdálenost linky: 0,06 mm / 0,09 mm.
Tato deska slouží k montáži diod LED pro aplikace jako jsou zapalovače na kuchyňských lavičkách, venkovní osvětlení paluby. Bylo by to ve formě pásky. Bezpečnostní světla v dopravních systémech, například letadla, vlaky a čluny, využívají LED flexi pásky pro trasy nouzového východu.
2. Informace o společnosti
Uniwell Circuits Co, Ltd byla založena v roce 2007. Jeho původní koncepce řešení One-Stop PCB byla určena k poskytnutí jediného dodavatele bez ohledu na vaše požadavky na PCB. Tento koncept zůstává stejně dnes platný. Navzdory masivním změnám v průmyslu desek plošných spojů v průběhu let, Uniwell je stále schopen nabídnout celé spektrum požadavků na PCB.
3. Stručná historie společnosti Uniwell
4. Výrobní technologie
služby PCB, které nabízíme, lze shrnout takto:
prototyp
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
Masová produkce
Materiál | FR4 (normální nebo vysoký TG nebo bez halogenů) |
CEM-3 Al na bázi | |
Max. Velikost dokončovací plochy | 540 x 620 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,2 mm |
Poměr stran | 12:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm a +/- 0,05 mm a +/- 0,05 mm |
Max. Počet vrstev | 12 |
Max. tloušťka mědi | 3 OZ vnitřní vrstva / 4OZ vnější vrstva |
Cílená tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 4/4 mil |
Rozteč BGA | 10 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG (+ G / F), ponorná stříbrná / cínová OSP, odlupovací maska, karbonová pasta |
5.Balení a přeprava
balení: Vaccum & Carton
Profesionální služby: včetně dokončeného designu lampy a dobrého návrhu výrobku podle trhu
Expedice: Express (DHL & Fedex & UPS & EMS & TNT atd.); Náklad / náklad;
