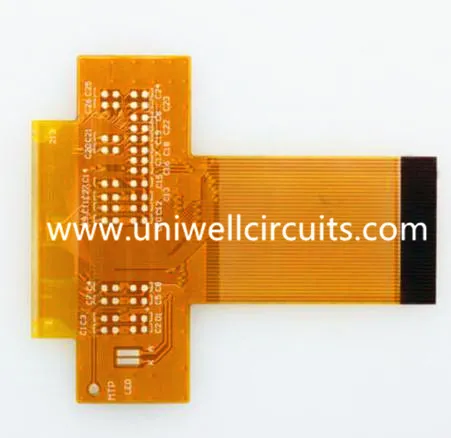

Obvodová deska s rychlým obloukem
1.Popis výrobku
Specifikace
vrstvy: 2
Tloušťka: 0,12 mm
Materiál: 1 / 3oz bez gelové elektrolýzy
Tloušťka mědi: 1/2 oz
Povrchová úprava: potopení zlato
Minimální šířka čáry / řádkování: 0,096 mm / 0,1 mm
Tloušťka výztuže PI: 0,1 mm
Jiné: Ocelová fólie by měla být zalepena k posílení PI
Společnost Uniwell vyrábí vše od jednostranných desek s plošnými spoji až po vícevrstvé desky s pevným flexem. Každá PCB, kterou vyrábíme, prochází náš pečlivý testovací proces, aby byl zajištěn optimální výkon. Naše vysoce kvalitní výrobní operace vždy přinášejí přesné, vestavěné rigidní flex, flex a tuhé desky s plošnými spoji pro každou podnikovou potřebu - od základních až po složité a vše mezi nimi.
2.Naše výhody
Rychlá dodávka: jednoduchá a dvojitá vrstva, nejrychlejší v 3days, dvouvrstvá flex & rigidní, nejrychlejší v 4dnících
Prototypy, malé objemové kapacity: 100 typů za měsíc
Pokročilá technická způsobilost a vybavení: Vícevrstvý flex a tuhý (20L-10F), HDI flex & rigid (1 + N + 1)
3. Leadtime pro prototyp a rychlé otočení
Máme schopnost nabízet rychlou službu: jednolodní a dvojitá vrstva, nejrychlejší v 3days, dvouvrstvá flex & rigidní, nejrychlejší v 4dnících.
Položky | Flex & Pevná deska | Flex deska | |||
Normální struktura | Vícevrstvá struktura | Speciální struktura | HDI struktura | Normální struktura | |
Leadtime (dny) | 6 | 8 | 10 | 12 | 3-6 |
4.Our schopnosti s FPC a Rigid PCB
Uniwell má široké spektrum odborných znalostí ve všech oblastech výroby flex, rigid-flex a rigid printed circuit board. Od našich rychlých obrátkových časů až po náš velký výběr prvotřídních materiálů k našemu bezkonkurenčnímu systému kvality Uniwell je výrobce desek s plošnými spoji největší obchodní jména pro své složité projekty PCB.
Naše flexibilní, rigidní flex a rigidní desky s plošnými spoji zahrnují:
Schopnost FPC
Vrstvy: 20 (obsahuje 12 vrstev
Řádky šířky / mezery (mil) ve vnitřní vrstvě: 3/3, 3.5 / 3.5
Poměr stran: 20: 1 (PTH); 1: 1 (slepé průchody)
Min. průměr vrtání otvorů (mil): 6 (mechanický); 4 (laser)
Vzdálenost od vrtání k vodiči (mil): 6
Tolerance pro řízení impedance (+/-): 10%
Pevná schopnost PCB
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
5. Systém kvality
Jsme držiteli všech příslušných certifikačních certifikátů, registrací a vojenských specifikací výkonnosti, takže si můžete být jisti, že všechny desky s plošnými spoji, které vyrábíme, splňují nebo překračují nejpřísnější pokyny pro dodržování předpisů. Naše vysoce kvalitní výrobní kapacity PCB a vynikající výkony nastavily standard od doby, kdy jsme začali vyrábět PCB před 10 lety.
