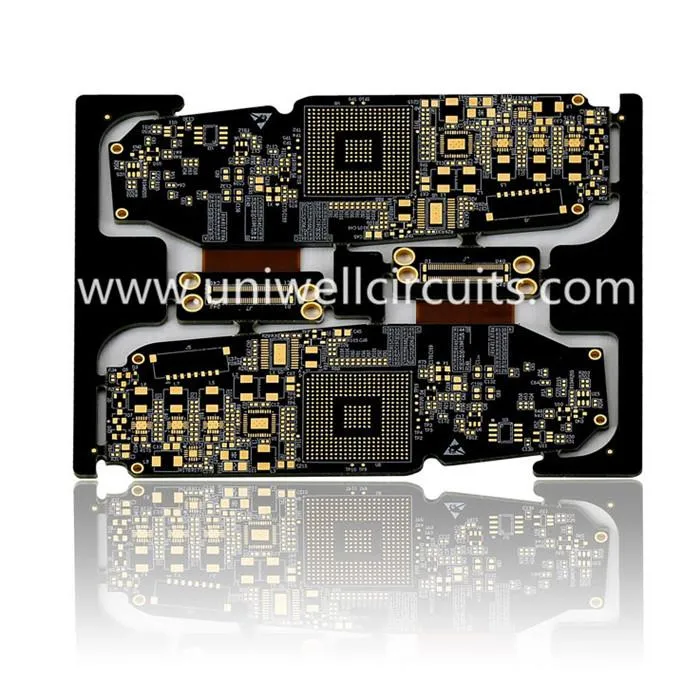

Chytrý telefon Pevná flexibilní deska
1.Popis výrobku
Parametr:
Deska vrstvy z tuhého flexu
Tloušťka desky: 1,5 mm
Šířka / mezerka: 3 / 4mil
Pájecí most: 5 mil
Uniwell, zakázková výroba, vytváří obvody flex dle vašich náročných specifikací s předvídatelným výkonem a vysokou spolehlivostí Obvody Rigid-flex (variace obvodů flex) kombinují flex obvod s pevným vodičem, jako je konektor nebo obvodová deska, a lze je nalézt v aplikace od spotřební elektroniky až po systémy řízení letadel.
2. Výrobní linka
3.Výkonná kapacita PCB pro prototypy
Materiál | FR4, CEM-3, kovové jádro, |
Halogenový volný, Rogers, PTFE | |
Max. Velikost dokončovací plochy | 1500 x 610 mm |
Min. Tloušťka desky | 0,20 mm |
Max. Tloušťka desky | 8,0 mm |
Buried / Blind Via (bez kříže) | 0,1 mm |
Poměr stran | 16:01 |
Min. Velikost vrtání (mechanická) | 0,20 mm |
Tolerance PTH / otvory pro lisování / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Počet vrstev | 40 |
Max. měď (vnitřní / vnější) | 6OZ / 10 OZ |
Tolerance vrtání | +/- 2 mil |
Registrace vrstvy na vrstvu | +/- 3 mil |
Min. šířka / prostor řádku | 2,5 / 2,5 mil |
Rozteč BGA | 8 mil |
Povrchová úprava | HASL, HASL bez olova, |
ENIG, ponorné stříbro / cín, OSP |
4.FPC kapacita
Vrstvy: 20 (zahrnují 12 vrstev)
Řádky šířky / mezery (mil) ve vnitřní vrstvě: 3/3, 3.5 / 3.5
Poměr stran: 20: 1 (PTH); 1: 1 (slepé průchody)
Průměr min. Průchodky (mil): 6 (mechanický); 4 (laser)
Vzdálenost od vrtání k vodiči (mil): 6
Tolerance pro řízení impedance (+/-): 10%
5.Základní požadavky mohou zahrnovat:
● Těsně sestavené obaly, kde je zapotřebí elektrické připojení v 3 osách (statická aplikace).
● Elektrické připojení, u kterých se sestava vyžaduje používat při dynamickém použití.
● Aplikace citlivé na váhu, jako jsou ruční přístroje, letadla nebo kosmické lodě, kde nahradí těžší a objemnější kabelové svazky.
● V aplikacích s omezeným prostorem, které zakazují použití silnějších desek plošných spojů nebo kabelových svazků, mají několik výhod.
● Vysokovýkonné aplikace, kde požadavky na teplo nebo izolaci vylučují typické izolační materiály.
Jako přední výrobce obvodů Flex Uniwell dodává a konvertuje tenké, flexibilní materiály a zakázkové kompozity prostřednictvím globálního dodavatelského řetězce. Zajišťujeme jednoduché a vícevrstvé ohebné obvody s jemným tónem, kde aplikace vyžadují propojení v kompaktním balení. Naše obvody flex jsou menší a lehčí a mohou se bez problémů integrovat do téměř jakékoliv formy, kterou potřebujete.
