1.Popis výrobku
Specifikace:
Vrstva: 2
Tloušťka desky: 1,55 mm
Povrchová úprava: HASL.
Materiál: FR4.
Minimální šířka čáry / vzdálenost linky: 30/25 mil
Min. Otvor: 0,32m
Uniwell poskytuje zdarma zelenou / modrou / červenou / černou / žlutou / bílou pájecí masku.
2. Informace o společnosti
Uniwell obvody co., LTD. se specializuje na výrobu všech druhů PCB & PCBA pro domácí spotřebiče, komunikační průmysl, automobilový průmysl a LED světla průmyslu. Servis na OEM a ODM projektu. Byli jsme v průmyslu desek plošných spojů deset let. S profesionálním týmem pro výzkum a vývoj a zkušenými pracovníky můžeme dát váš návrh do fyzického produktu a také dát svůj nápad do funkčního designu a produktu. Můžeme Vám nabídnout jednorázové řešení z PCB, nákup komponentů, montáž komponent, test na celou výrobu.
3.FAQ
Otázka: Jak udržujeme nízké ceny?
Máme vztahy s velkým počtem výrobců desek a najdeme nejlepší zdroj PCB, který neustále šetří náklady, splňuje váš vývojový plán, splňuje vaše prototypové a masové výrobní potřeby.
Otázka: Co je Test NRE?
Test NRE je jednorázový "neopakující se náklad" pro elektrický test. Tento poplatek je nepovinný, ale při placení budou všechny desky obvodů testovány vždy, když je objednané číslo a revize bez dodatečného poplatku.
Otázka: Kdy zaplatíte nástroj NRE za mé desky s plošnými spoji?
Platíte pouze poplatek za nástroj, jestliže přejdete přímo na Production (Custom Spec), aniž byste jako první krok objednali Proto (Standard Spec). Neúčtujeme Nástroj pro Protos (Standard Spec) a nepožadujeme účtování nástrojů, pokud je proto (Standard Spec) změněn na Produkci (Standard Spec).
Otázka: Pokud máte jen malou změnu ve svém designu, účtujeme Tooling NRE?
Když provedete jakoukoli změnu na desce s plošnými spoji, přidáme zcela nové nástroje. To pomáhá zabránit použití starých uměleckých děl nebo programování cnc. Dokonce i malá změna bude vyžadovat stejný proces jako nové soubory, takže se může použít poplatek za nástroj. Obraťte se na svého prodejce o podrobnosti.
Otázka: K jakým standardům přijatelnosti budeme stavět?
IPC A600 třída 2 až IPC 6012 třída 3A
4.Jak jsou možnosti barvy maskovací desky plošných spojů?
Podrobnosti o pájecích maskách podle barvy jsou následující:
●, Zelená pájková maska
Zelená norma je stále běžnou volbou pro PCB masku, protože umožňuje jasné vidění všeho. Bílý text na zeleném pozadí má vysoký kontrast a konec není dostatečně jasný, aby odrážel příliš mnoho světla, takže se sníží oslnění. Zelená je běžná volba pro desky, které je třeba zkontrolovat, a někteří ji mohou považovat za účinnou metodu k vyzdvihování vysoce kvalitního řemeslného zpracování, protože barva neumožňuje předvádět směrování.

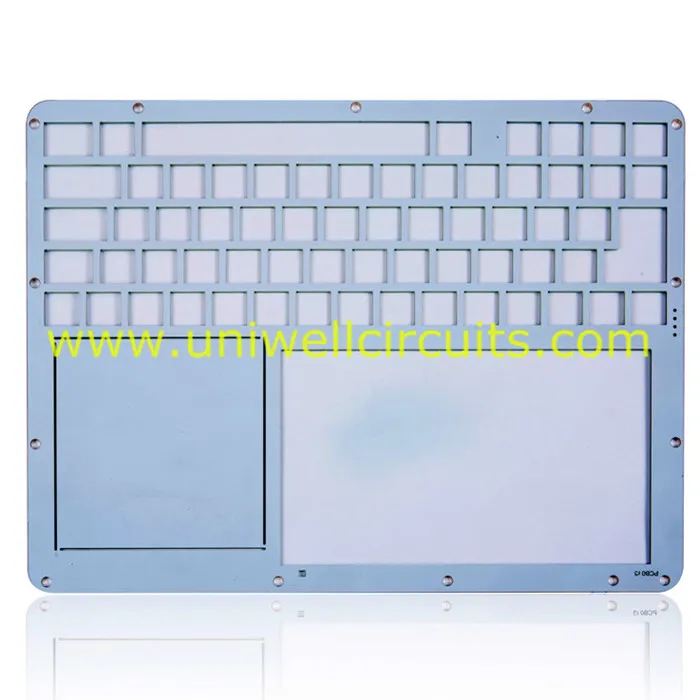

●, Bílá pájková maska
Bílé desky plošných spojů se stávají mírně častějšími, protože mohou vypadat obzvlášť pekně v čistém prostředí. V mnoha situacích dělají úžasné modely. Aplikace v reálném světě však mohou být obtížnější, protože bílá pájková maska skrývá stopy velmi dobře. Kontrola může být v některých situacích téměř nemožná, zejména pokud jste v místnosti s přímým světlem. Jednou z oblastí, kde svítí, je však použití černých silkscreenů kvůli jejich silnému kontrastu s bílým.
●, Černá maska na pájku
Černé masky pájky vytvářejí o něco méně pozornosti ve srovnání s bílými možnostmi. Kontrast je minimální, ale značení a velké komponenty jsou snadno viditelné. Nevýhodou je, že světlo může zachytit součást a vrhnout malý stín, což způsobí, že stopy jsou mnohem obtížnější. Možnosti maskovací masky na černé desky plošných spojů se také obvykle nedoporučují z důvodu nárůstu tepla, které může zbarvit sítotisk a ztěžovat čištění desky. Stejně jako bílá, je to velmi hezká deska, kterou můžete sledovat a vytvářet zřetelný vizuál, pokud se snažíte zvýraznit svou schopnost.
●, Red Masder Mask
Červené desky se stávají oblíbenou volbou, protože poskytují dobrou viditelnost a kontrast pro letadla, stopy a dokonce i prázdný prostor. Je to menší kontrast než zelené desky, ale PCB bude mít pocit svěžesti ve srovnání s nevychovanými průmyslovými standardy. Silkscreens vyniká dobře proti červené barvě.
●, Modrá pájecí maska
Desky těžkých štítků by měly vzít v úvahu modrou tekutou fotosnímatelnou pájecí masku kvůli výraznému kontrastu, který vytváří silikonovou fólií. Stopy mohou být mnohem obtížnější vidět bez řádného osvětlení a zvětšení, takže je to vyváženost pro tuto modrou variantu. Modrá je často vybrána tak, jak to může vypadat. Není to tak nápadné jako bílá nebo černá, ale poskytuje přesvědčivou estetickou volbu, která vyžaduje složitost a řemeslnost, zvláště pokud ji montujete na LCD. Je to trochu více pravděpodobné, že ukáže špínu v porovnání s jinými barvami.
●, Žlutá pájka a další
Objevuje se mnoho nových barev, ale je obtížné je zvládnout. Žlutá barva je příjemná, ale špatně kontrastuje s oboustrannými silikonovými skvrnami a stopami, takže je obtížné použít v jakékoli reálné aplikaci. Různé barvy vyvažují různé potřeby, jako je čistota, viditelnost a styl. Vždy vyzkoušejte vzorek před spuštěním s novou volbou barvy.
