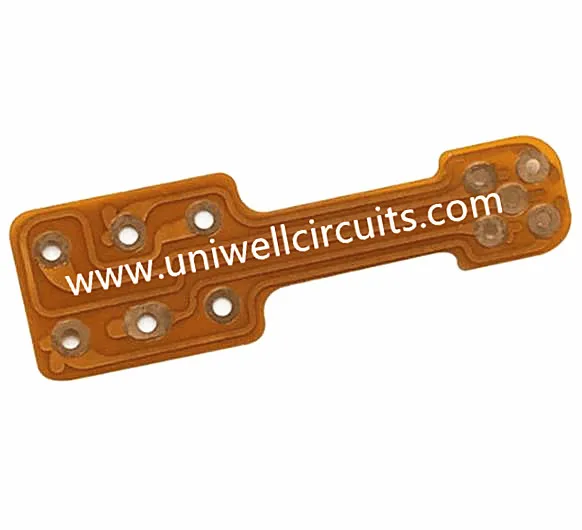

Modul TFT Flexibilní obvodová deska
1.Popis výrobku
Specifikace
Vrstva: 1
Tloušťka: 0,1 mm
Materiál: 1 / 2oz má adhezivní elektrolýzu.
Tloušťka mědi: 1 oz
Povrchová úprava: ponorné zlato
Minimální šířka čáry / vzdálenost linky: 0,1 mm / 0,08 mm.
Tloušťka výztuže PI: 0,1 mm.
další: výztuž PI
aplikace: Modul TFT
Uniwell dodržuje naše špičkové schopnosti a požadavky na toleranci. Garantujeme vysokou kvalitu inženýrství, výroby a služeb zákazníkům bez ohledu na to, jakou cestu si vyberete.
Uniwell Circuits chce být vaším zdrojem pro všechny vaše PCB potřeby. Kontaktujte nás ještě dnes, abyste se dozvěděli více o domácích a offshore deskách s plošnými spoji
2. Výrobní zařízení
Uniwell má několik výrobních zařízení, abychom zajistili, že naši zákazníci získají nejlepší ceny a nejrychlejší výrobní časy v průmyslu desek plošných spojů.
3. Informace o společnosti
Uniwell Circuits je přední dodavatel desek s plošnými spoji v Shenzhenu v Číně. Naším cílem je jednoduché: chceme vám dát nejvhodnější PCB vždy a vždy - konstruované, vyráběné a konkurenceschopné.
4.Krátká historie
5.Někké znalosti - Jednoduchá a dvouvrstvá struktura FPC
Jednodílná struktura FPC:
Tento typ fpc je jednoduchá struktura FPC.Usly vyráběné surovinami a páskem měděné plátované lamináty, tyto tři suroviny jsou základním výrobním materiálem fpc.
Nejprve plátované lamináty potřebují leptání a pak obdržíme obvod, který chceme. Ochranná fólie potřebuje vyvrtávat průchodky a poté vyčistit.
Pak je vyčistěte procesem válcování, abyste je spojili dohromady.
Poté dokončete povrch ENIG nebo HASL, aby byla chráněna podložka. Tímto způsobem bude provedena fpc deska.
Obvykle potřebují razítko přesně odpovídající a tvoří malé desky s plošnými spoji. Některá fpc továrna nepoužívala ochranu, tato cena bude velmi nízká, ale síla obvodové desky bude špatná. Kromě síly potřebujeme nízkou úroveň, cena je nízká, lepší bychom vložili ochranný film.
Dvojitá struktura FPC:
Když jsou deskové obvody velmi složité a jedna deska nemůže dosáhnout funkcí, potřebujeme zvolit dvojité fpc nebo vícevrstvé fpc. Rozdíl mezi jednotlivými vrstvami fpc a mutilayer fpc se přidají přes konstrukční řady tak, aby se spojily všechny vrstvy plátované mědi.
Obvykle je prvním krokem k vytváření průchodů. Vrtací průvlaky na základním materiálu mohou být plátované mědi prvním krokem. A další krok je téměř stejný jako jediná vrstva fpc.
