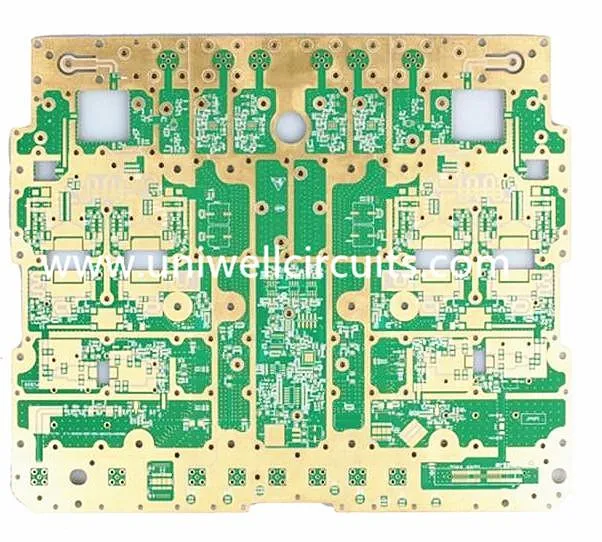

Ponorná stříbrná vysokofrekvenční deska plošných spojů

Ponorná stříbrná vysokofrekvenční deska plošných spojů

1.Popis výrobku

Vrstva: 2 vrstvy
Stůl: Ro4450B.
Tloušťka: 0,5 mm
Povrchová úprava: ponorné zlato / HASL / bezlový HASL / ponorné stříbro / cín / OSP atd.
Minimální clona: 0,45 mm.
Použití: lékařská péče
Vlastnosti: vysokofrekvenční deska

Rostoucí přenos dat neustále zvyšuje poptávku po rychlejším přenosu signálu. V elektronickém průmyslu se PCB staly vysokorychlostními rychlostními cestami, které nesou miliardy pulsů za sekundu. Tato schopnost vyžaduje speciální know-how v návrhu a výrobě desek plošných spojů. Vysoká přesnost při návrhu a výrobě je klíčovou položkou potřebnou pro kontrolu efektů kapacity.

Obvody Uniwell vám pomáhají s navrhováním vysokofrekvenčních PCB (HF-PCBs). Pomůžeme vám najít vhodné substráty, definovat rozměry tras a vypočítat impedanční efekty pro vás. Uniwell má na skladě širokou škálu základních materiálů HF-PCB a může dodat vaše vysokofrekvenční PCB v co nejkratším čase.

2.Video prezentace

Uniwell okruhy je předním dodavatelem vysoce kvalitních desek plošných spojů a souvisejících služeb PCB v Číně. Specializujeme se na výrobu a výrobu flexibilních, tuhých, flexibilních, jednostranných, oboustranných a vícevrstvých desek s plošnými spoji až do 32 vrstev.

3.Výrobek certifikátu
Spoléháme se na zákaznické a výrobní zpětné vazby, abychom zajistili produkci světové úrovně. Zaměstnanci našeho lásky pomáhají zákazníkům najít řešení, které snižuje náklady na výrobky bez kvality obětí.
Díky dlouholetým zkušenostem s montáži PCB a PCBA bude Uniwell Vaší správnou volbou, budete vynikajícím obchodním partnerem v Uniwell.

4. Lead čas a logistika
Dodací lhůta
Uniwell nabízí rychlou odbočku bez kvality obětí, 1-2 vrstvy za 24 hodin, 4-6 vrstvy za 48 hodin.

logistiky
CIF AIR / SEA, FOB HK / SZ atd. Si můžete zvolit preferovanou metodu.

5.Balení a dodání
vnitřní strana: Vysavač venku: kartonová krabice

dodávka
UPS, DHL, EMS, Fedex, námořní doprava atd. Máme s nimi dlouhodobou spolupráci, nabídnou nám to nejlepší cenu. Nebo pokud máte vlastní dopravce, můžete nám to sdělit a my vám zařídíme.

6.little znalosti --- Co je vysokofrekvenční PCB
Elektronická zařízení s vysokou frekvencí je vývojová tendence v dnešní době, zejména v bezdrátové síti. Satelitní komunikace rychle roste, informační produkty se pohybují směrem k vysokým rychlostem a vysokým frekvencím. Takto vyvíjející nové produkty vždy potřebují používat vysokofrekvenční substrát, satelitní systém, základní stanici pro příjem mobilních telefonů a tak dále, musí tyto komunikační produkty používat vysokofrekvenční PCB.

Vlastnosti vysokofrekvenčních desek plošných spojů jsou následující:
1) DK by měl být malý a dostatečně stabilní, obvykle menší, tím lepší, vysoká DK může vést ke zpoždění přenosu signálu.
2) DF by měl být malý, který ovlivňoval především kvalitu přenosu signálu, čím menší DF může způsobit menší ztrátu signálu.
3) Tepelná roztažnost by měla být co největší s měděnou fólií, protože rozdíly vedou k měděné fólii oddělené při změnách chladu a tepla.
4) Absorbance vody musí být nízká, vysoká nasákavost ovlivní DK a DF ve vlhkém prostředí.
5) Vlastnost odolávající teplu, odolnost proti chemikáliím, odolnost proti nárazu, odolnost vůči odlupování musí být dobrá.

Obecně řečeno, vysoká frekvence může být definována jako frekvence nad 1GHz. V současné době je materiál polyfluortetraethylenu (PTFE) široce používán ve výrobě vysokofrekvenčních desek plošných spojů, nazývá se také teflon, který je obvykle nad 5GHz. Kromě toho může být FR4 nebo PPO substrát použit pro frekvenci produktu mezi 1GHz ~ 10GHz. Tyto tři vysokofrekvenční substráty mají menší rozdíly:

Pokud jde o laminátové náklady na FR4, PPO a Teflon, FR4 je nejlevnější, zatímco Teflon je nejdražší. Pokud jde o DK, DF, absorpci vody a frekvenční charakteristiku, teflon je nejlepší. Pokud aplikace vyžadují frekvenci vyšší než 10GHz, je možné vybrat pouze substrát z teflonového PCB. Je zřejmé, že výkon Teflonu je mnohem lepší než jiný substrát, nicméně teflonový substrát má nevýhodu vysokých nákladů a vysoké tepelně odolné vlastnosti. Aby se zlepšila tuhost PTFE a tepelně odolná vlastnost funkce, velké množství oxidu křemičitého nebo vláknitého skla jako plnicího materiálu. Na druhou stranu je kvůli molekulové setrvačnosti PTFE materiálu, který není snadné kombinovat s měděnou fólií, proto je třeba provést speciální povrchovou úpravu na kombinační straně. Pokud jde o kombinovanou povrchovou úpravu, normálně používejte chemické leptání na povrchu PTFE nebo leptání plazmy na povrchovou drsnost povrchu nebo přidáte mezi PTFE a měděnou fólii jednu adhezivní fólii, ale to může mít vliv na dielektrický výkon.

Uniwell obvody nabízí spoustu vysokofrekvenčních PCB včetně Rogers, Taconic, Arlon atd., Pro několik typů vysokofrekvenčních substrátů, máme dostatek úložného prostoru pro zajištění rychlého dodání.
